กลยุทธ์การป้องกันสำหรับสภาพแวดล้อม VFD ที่มีเสียงดัง

VFD ผลิตแรงดันไฟฟ้าสวิตชิ่งความถี่สูงที่สามารถแผ่กระจายและนำไฟฟ้าไปตามตัวนำได้ ชิลด์ที่มีประสิทธิภาพทำหน้าที่สองอย่าง: ดักจับการปล่อยรังสีและให้เส้นทางกลับที่มีอิมพีแดนซ์ต่ำสำหรับกระแสรั่วไหลความถี่สูง สำหรับการติดตั้งจริง ให้ถือว่าชีลด์สายเคเบิลเป็นส่วนหนึ่งของระบบกราวด์แทนการถักเปียแบบสวยงามเสมอ โดยยุติอย่างแน่นหนาที่ปลายชุดขับ และพิจารณาการสิ้นสุดครั้งที่สองที่แผงหรือกราวด์เฉพาะที่สำหรับการใช้งานระยะไกลเพื่อลดการสะสมแรงดันไฟฟ้าในโหมดทั่วไปให้เหลือน้อยที่สุด

การยุติชิลด์แบบปลายเดี่ยวและปลายทั้งสอง

การสิ้นสุดแบบปลายเดี่ยว (ปลายไดรฟ์เท่านั้น) มักจะลดกระแสลูปกราวด์สำหรับการวิ่งที่มีความยาวปานกลางในโรงงานอุตสาหกรรม การสิ้นสุดทั้งสองด้านช่วยปรับปรุงประสิทธิภาพการป้องกันสำหรับการปล่อยรังสีในระยะยาวมาก แต่อาจทำให้เกิดกระแสหมุนเวียนหากพื้นดินของโรงงานมีเสียงดัง ในทางปฏิบัติ ประเมินการต่อกราวด์ของไซต์งานและวัดกระแสรั่วไหล หากคุณตรวจพบการไหลของลูปกราวด์สูง ให้เปลี่ยนกลับไปเป็นปลายด้านเดียวที่ชุดขับโดยมีการเชื่อมต่อเฉพาะที่ตู้มอเตอร์

ตัวเลือกการสร้างสายเคเบิลและผลกระทบต่อประสิทธิภาพอย่างไร

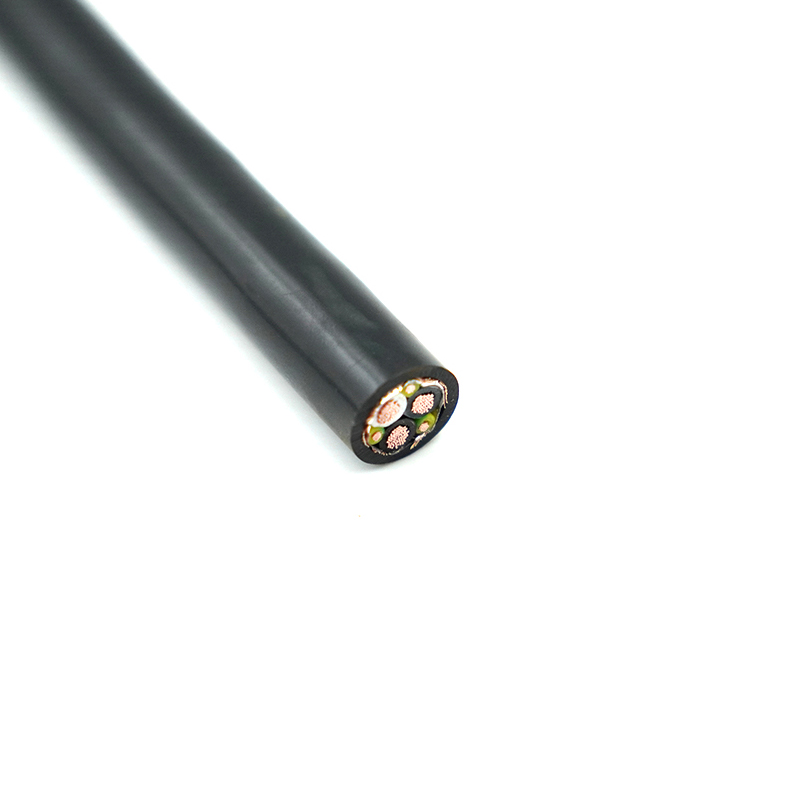

วัสดุตัวนำ ประเภทของฉนวน และรูปทรงของชีลด์ ล้วนเปลี่ยนลักษณะการทำงานของสายเคเบิลกับเอาต์พุต PWM ตัวนำทองแดงเป็นมาตรฐาน อย่างไรก็ตาม จำนวนการตีเกลียวและขนาดเกลียวแต่ละเส้นส่งผลต่อความยืดหยุ่นและผลกระทบต่อผิวหนัง/ความใกล้ชิดที่ความถี่สูงกว่า ฉนวนที่มีค่าคงที่ไดอิเล็กตริกต่ำและแทนเจนต์การสูญเสียต่ำช่วยลดการเชื่อมต่อแบบคาปาซิทีฟระหว่างตัวนำและลดกระแสการชาร์จ ซึ่งสำคัญสำหรับการต่อสายเคเบิลยาวและสำหรับไดรฟ์ที่ไม่มีตัวกรองเอาต์พุต

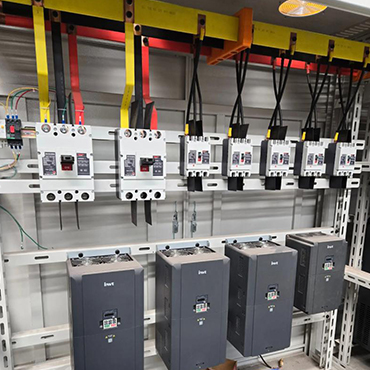

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งเป็นเวลานาน สายวีเอฟดี วิ่ง

• รักษาการแยกทางกายภาพจากสายเคเบิลควบคุม/การสื่อสารที่มีความละเอียดอ่อน—หากไม่สามารถแยกได้ ให้จัดเส้นทาง สายเคเบิลไดรฟ์ความถี่แบบแปรผัน ในท่อร้อยสายแยกกันหรือใช้การแยกโลหะที่มีการต่อสายดิน
• หลีกเลี่ยงการขดสายเคเบิลส่วนเกินใกล้กับไดรฟ์ คอยล์จะเพิ่มการเหนี่ยวนำและอาจทำให้เกิดการสะท้อนของแรงดันไฟฟ้าเกินที่ขั้วต่อมอเตอร์
• สังเกตรัศมีการโค้งงอที่ผู้ผลิตกำหนด การโค้งงอที่แคบสามารถทำลายความต่อเนื่องของชีลด์ และเพิ่มความเครียดไดอิเล็กทริก อายุการใช้งานลดลงภายใต้ความเครียดซ้ำๆ
• ติดตั้งจุดกราวด์กลางสำหรับถาดสายเคเบิลโลหะที่ยาวมากในขณะที่ตรวจสอบกระแสหมุนเวียน ใช้จัมเปอร์พันธะที่มีขนาดสำหรับกระแสความถี่สูง ไม่ใช่แค่กระแสฟอลต์ในสถานะคงที่

ลักษณะทางไฟฟ้าที่สำคัญ (และวิธีบรรเทาปัญหา)

ความจุกระแสไฟชาร์จและความร้อนของมอเตอร์

ความจุของสายเคเบิลต่อตัวนำและตัวนำถึงชีลด์จะสร้างกระแสการชาร์จเมื่อสวิตช์ VFD กระแสไฟชาร์จทำให้เกิดการสูญเสียเพิ่มเติมในมอเตอร์ และเพิ่มการอ่านค่ากระแสไฟของไดรฟ์ สำหรับการวิ่งระยะยาว ให้เลือกสายเคเบิลที่มีความจุต่อเมตรต่ำกว่า หรือติดตั้งตัวกรอง dV/dt หรือตัวกรองเอาต์พุตแบบไซน์ที่ไดรฟ์เพื่อลดการสลับ dv/dt และลดกระแสการชาร์จเข้าสู่มอเตอร์

การสะท้อนกลับ อิมพีแดนซ์ของสายเคเบิล และแรงดันไฟเกินที่ขั้วต่อมอเตอร์

ขอบ PWM แบบรวดเร็วมองว่าสายเคเบิลเป็นสายส่ง ความไม่ตรงกันระหว่างอิมพีแดนซ์เอาท์พุตของไดรฟ์และอิมพีแดนซ์ลักษณะเฉพาะของสายเคเบิลจะสร้างการสะท้อนแรงดันไฟฟ้าที่ปรากฏเป็นแรงดันไฟฟ้าเกินชั่วคราวที่มอเตอร์ โซลูชันประกอบด้วยการควบคุม dV/dt (ตัวลดขนาด ตัวกรอง) การใช้สายเคเบิลที่มีอิมพีแดนซ์ที่เหมาะสม และการรักษาความยาวของสายเคเบิลให้อยู่ในขีดจำกัดที่แนะนำสำหรับไดรฟ์ (ปรึกษาเอกสารของไดรฟ์) สำหรับการวิ่งไฟฟ้าแรงสูงหรือระยะทางไกล เครื่องปฏิกรณ์เอาท์พุตยังสามารถช่วยสะท้อนกลับแบบชื้นได้

การสิ้นสุดขั้วต่อ เกราะ และการป้องกันทางกล

คุณภาพการสิ้นสุดของชีลด์ส่งผลโดยตรงต่อประสิทธิภาพของ EMC - ใช้หน้าสัมผัสของชีลด์ 360° อย่างต่อเนื่องหากเป็นไปได้ และให้แน่ใจว่าตัวนำเดรนหรือสายถักถูกบัดกรีหรือย้ำเพื่อรักษาอิมพีแดนซ์ต่ำ เมื่อมีเกราะอยู่ (ลวดเหล็กหรือเทป) จะยึดเกราะกับดินที่จุดเดียวหรือทั้งสองจุด ขึ้นอยู่กับการฝึกลงดินของสถานที่ ใช้การบรรเทาความเครียดที่เหมาะสมเพื่อป้องกันการดึงโล่หรือตัวนำออก ความล้มเหลวทางกลมักปลอมแปลงเป็นไฟฟ้าขัดข้องเป็นระยะๆ

การทดสอบ การรับรอง และเหตุใดจึงมีความสำคัญ

ประสิทธิภาพที่ได้รับการตรวจสอบผ่านการทดสอบ (การทดสอบอิมพีแดนซ์ ความจุไฟฟ้า ศักยภาพสูง ความต่อเนื่องของชีลด์ และการทดสอบการปล่อย EMC) ช่วยให้มั่นใจได้ว่าสายเคเบิลจะทำงานได้อย่างคาดเดาได้ในการติดตั้ง VFD การรับรองต่างๆ เช่น UL และ CE บ่งชี้ถึงการปฏิบัติตามมาตรฐานความปลอดภัยและมาตรฐาน EMC ที่เป็นที่ยอมรับ ในขณะที่ระบบคุณภาพ ISO9001 ที่แข็งแกร่งช่วยรักษาความสม่ำเสมอในทุกชุดการผลิต เราผลิต สายเคเบิล VFD ที่มีฉนวนหุ้ม และโรงงานของเราได้รับการรับรอง CCC, UL, ISO9001 และ CE ซึ่งช่วยให้เราสามารถรองรับงานสร้างที่ปรับแต่งเองพร้อมบันทึกการทดสอบที่ตรวจสอบย้อนกลับได้เมื่อโครงการต้องการ

โหมดความล้มเหลวทั่วไปและรายการตรวจสอบการแก้ไขปัญหานอกสถานที่

• การสะดุดเป็นระยะ: ตรวจสอบการสิ้นสุดของชีลด์และความต่อเนื่อง พันธะที่ไม่ดีทำให้ EMI เชื่อมต่อกับวงจรควบคุมทำให้เกิดการเดินทางที่น่ารำคาญ
• กระแสแบริ่งของมอเตอร์สูง: ตรวจสอบมาตรการกราวด์ของเพลา ตรวจสอบการเชื่อมต่อชีลด์สายเคเบิล และพิจารณาติดตั้งวงแหวนกราวด์ของเพลาหรือแบริ่งที่หุ้มฉนวนตามความเหมาะสม
• อุณหภูมิที่สูงเกินไปที่มอเตอร์: วัดกระแสการชาร์จและเปรียบเทียบกับกราฟความร้อนของมอเตอร์ หากการชาร์จมีส่วนช่วย ความถี่ในการเปลี่ยนความถี่จะลดลง หรือปรับตัวกรองให้พอดี
• ข้อร้องเรียน EMI ที่รุนแรง: ทำการสำรวจสถานที่ด้วยโพรบสนามใกล้เคียง ตรวจสอบความครอบคลุมของชีลด์ (% การถักเปีย) และพิจารณาอัปเกรดเป็นชีลด์คอมโพสิตแบบฟอยล์ถักหรือเพิ่มแกนเฟอร์ไรต์บนสายเคเบิลมอเตอร์

หากคุณต้องการ เราสามารถให้คำแนะนำเกี่ยวกับการสร้างสายเคเบิลที่ปรับแต่งได้ (การพันสายไฟของตัวนำ ประเภทชีลด์ คอมพาวด์ของแจ็คเก็ต) สำหรับการใช้งานของคุณ—เราออกแบบและผลิตตามต้องการ สายเคเบิลมอเตอร์มีฉนวนป้องกัน VFD และสามารถจัดหารายงานผลการทดสอบและใบรับรองได้ตามคำขอ เมื่อความน่าเชื่อถือและประสิทธิภาพของ EMC มีความสำคัญ สายเคเบิลที่สร้างขึ้นโดยเฉพาะจากผู้ผลิตที่ได้รับการรับรองจะช่วยลดเวลาการทดสอบเดินเครื่องและอาการปวดหัวในการบำรุงรักษาระยะยาว
