ประเภทของการป้องกันสายเคเบิล: ฟอยล์ เปีย เกลียว และอื่นๆ

การป้องกันสายเคเบิลเป็นชั้นนำไฟฟ้าที่พันรอบก สายเคเบิล ตัวนำภายในเพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) และการรบกวนความถี่วิทยุ (RFI) การป้องกันสายเคเบิลสี่ประเภทหลัก ได้แก่ การป้องกันฟอยล์, การป้องกันแบบถัก, การป้องกันเกลียว (เสิร์ฟ) และการป้องกันแบบรวม — แต่ละประเภทเหมาะสมกับสภาพแวดล้อม ความถี่ และข้อกำหนดด้านความยืดหยุ่นที่แตกต่างกัน การเลือกประเภทที่ไม่ถูกต้องอาจส่งผลให้สัญญาณเสื่อมลง ข้อมูลผิดพลาด หรือระบบล้มเหลวโดยสิ้นเชิง ดังนั้นการทำความเข้าใจความแตกต่างจึงเป็นสิ่งสำคัญก่อนที่จะระบุสายเคเบิลสำหรับการใช้งานทางอุตสาหกรรม เสียง หรือข้อมูล

ฟอยล์ป้องกัน

ฟอยล์ชีลด์ประกอบด้วยชั้นบางๆ ของอะลูมิเนียมหรือทองแดงที่ยึดติดกับฟิล์มโพลีเอสเตอร์ มันให้ ความคุ้มครอง 100% ของตัวนำที่อยู่ด้านล่าง ทำให้เป็นหนึ่งในอุปสรรคที่มีประสิทธิภาพสูงสุดต่อ EMI ความถี่สูง (โดยทั่วไปจะสูงกว่า 100 kHz)

มันทำงานอย่างไร

แผ่นฟอยล์โลหะทำหน้าที่เป็นกรงฟาราเดย์ สะท้อนและดูดซับสนามแม่เหล็กไฟฟ้าที่เข้ามา ลวดระบายน้ำไหลไปตามด้านในของฟอยล์เพื่อให้มีทางเดินดินต่อเนื่อง ซึ่งเป็นสิ่งสำคัญ — ฟอยล์เพียงอย่างเดียวโดยไม่ต้องต่อสายดินจะให้การป้องกันน้อยที่สุด

การใช้งานทั่วไป

• สายเคเบิลเครือข่ายคู่บิดเกลียว Cat5e และ Cat6 (โครงสร้าง F/UTP)
• สายสัญญาณเสียงและเครื่องมือในสภาพแวดล้อมสตูดิโอ
• สายเคเบิลข้อมูลที่ทำงานใกล้กับแสงไฟฟลูออเรสเซนต์หรือไดรฟ์ความถี่แปรผัน

ข้อจำกัด

โล่ฟอยล์มีความเปราะบาง การดัดงอซ้ำๆ จะทำให้ฟอยล์แตกและสูญเสียความต่อเนื่อง โดยทั่วไปแล้วพวกเขาจะจัดอันดับสำหรับ การติดตั้งแบบคงที่หรือแบบยืดหยุ่นต่ำเท่านั้น . ความหนาของฟอยล์โดยทั่วไปอยู่ระหว่าง 0.025 มม. ถึง 0.05 มม. ซึ่งบางเพียงพอที่ความเค้นเชิงกลจะสร้างช่องว่างในการครอบคลุมอย่างรวดเร็ว

ถักป้องกัน

ชีลด์แบบถักทอจากลวดทองแดงเปลือยหรือลวดทองแดงกระป๋องเส้นเล็กๆ ในรูปแบบตาข่ายที่ประสานกันรอบๆ แกนสายเคเบิล ต่างจากฟอยล์ตรงที่ไม่มีการครอบคลุม 100% — ความครอบคลุมของการถักเปียโดยทั่วไปมีตั้งแต่ 85% ถึง 98% — แต่มีความแข็งแกร่งทางกลและประสิทธิภาพความถี่ต่ำเป็นเลิศ

ประสิทธิผลการป้องกันตามความถี่

ชีลด์แบบถักทำงานได้ดีที่สุดที่ความถี่ต่ำกว่า 10 MHz เหนือช่วงดังกล่าว ช่องเปิดในสายถักจะทำให้สัญญาณความถี่สูงกว่าสามารถผ่านได้ สำหรับสัญญาณรบกวนความถี่ต่ำ เช่น การรบกวนของสายไฟ 50/60 Hz การถักเปียที่มีความครอบคลุม 90% จะให้การลดทอนที่ดีเยี่ยม ซึ่งมักจะเกิน 60 dB ที่ความถี่เหล่านี้

การใช้งานทั่วไป

• สายโคแอกเชียล (RG-58, RG-6) สำหรับการส่ง RF และวิดีโอ
• สายเคเบิลควบคุมอุตสาหกรรมที่มีการงออย่างต่อเนื่อง
• USB, HDMI และสายเชื่อมต่อรอบสูงอื่นๆ
• การเดินสายทางทหารและการบินและอวกาศที่ความทนทานเชิงกลเป็นสิ่งสำคัญ

ข้อได้เปรียบที่สำคัญ: Flex Life

สายเคเบิลแบบถักในการใช้งานแบบยืดหยุ่นอย่างต่อเนื่อง (เช่น แขนหุ่นยนต์หรือโซ่ลากสายเคเบิล) สามารถทำได้ รอบดิ้นหลายล้านรอบ ก่อนเกิดความล้มเหลว เมื่อเทียบกับฟอยล์ชิลด์ที่อาจแตกร้าวหลังจากผ่านไปไม่กี่ร้อย ทำให้การถักเปียเป็นตัวเลือกมาตรฐานทุกที่ที่สายเคเบิลเคลื่อนที่อย่างต่อเนื่อง

การป้องกันเกลียว (เสิร์ฟ)

การป้องกันแบบเกลียว - เรียกอีกอย่างว่าการให้บริการการป้องกันหรือการป้องกันแบบเฮลิคอล - พันเกลียวลวดเป็นเกลียวแน่นรอบแกนสายเคเบิลแทนที่จะทอเป็นตาข่าย ผลลัพธ์ที่ได้คือชีลด์ที่มีความยืดหยุ่นสูงและมีอัตราการครอบคลุมใกล้เคียงกับการถักเปีย ( 95–98% ) แต่มีลักษณะทางกลและทางไฟฟ้าที่แตกต่างกัน

ความยืดหยุ่นและการแลกเปลี่ยนความเสถียร

ชิลด์แบบเกลียวมีความยืดหยุ่นมากที่สุดในบรรดาชิลด์ทุกประเภท ทำให้เหมาะสำหรับสายไมโครโฟนมือถือ สายหูฟัง และการใช้งานแบบแฮนด์ดิ้นอื่นๆ อย่างไรก็ตาม การยืดสายเคเบิลจะทำให้เกลียวเปิดขึ้น ลดการครอบคลุมและเพิ่มความต้านทาน ไม่ควรใช้ชีลด์เกลียวในการใช้งานที่ต้องดึงสายเคเบิลให้ตึง .

การใช้งานทั่วไป

• สายสัญญาณเสียงระดับมืออาชีพ (สายไมโครโฟน XLR, สายเครื่องดนตรี)
• สายเคเบิลอุปกรณ์การแพทย์ที่ต้องขดและคลายขดซ้ำหลายครั้ง
• สายเคเบิลเครื่องมือมือถือและสายอุปกรณ์พกพา

การป้องกันแบบผสมผสาน

การป้องกันแบบรวมจะซ้อนกันสองประเภทหรือมากกว่านั้นเพื่อแก้ไขข้อจำกัดของแต่ละวิธี ชุดค่าผสมที่พบบ่อยที่สุดคือ ถักเปียฟอยล์ แต่ยังมีโครงสร้างแบบเกลียวฟอยล์และแบบถักเปียสองชั้นอยู่ด้วย

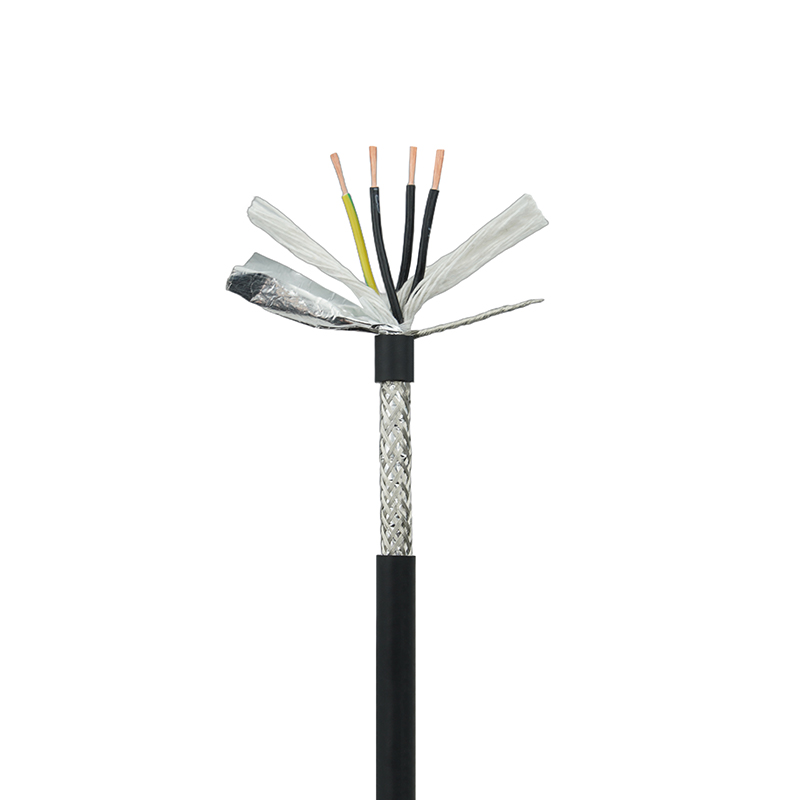

ฟอยล์ถักเปีย: กลไกสำคัญของอุตสาหกรรม

ในโครงสร้างนี้ ชั้นฟอยล์ให้ความครอบคลุม 100% สำหรับสัญญาณรบกวนความถี่สูง ในขณะที่สายถักด้านนอกให้ความสมบูรณ์ของโครงสร้างและการลดทอนความถี่ต่ำ การรวมกันนี้เป็นเรื่องปกติในสายเคเบิลข้อมูลประสิทธิภาพสูงเช่น Cat7 (เอส/เอฟทีพี) โดยที่แต่ละคู่มีชีลด์ฟอยล์และสายเคเบิลโดยรวมมีชีลด์ด้านนอกแบบถัก ประสิทธิภาพการป้องกันโดยทั่วไปในการกำหนดค่านี้เกินกว่า 90 เดซิเบล ตลอดช่วงความถี่ที่กว้าง

ถักเปียคู่

ชั้นถักสองชั้นซึ่งมักจะพันในทิศทางตรงกันข้าม ถูกใช้ในสายโคแอกเชียล RF ที่มีความต้องการสูง (เช่น RG-11 หรือโคแอกเชียลที่มีพิกัด plenum บางชนิด) ซึ่งจำเป็นต้องมีการป้องกันความถี่ต่ำสูงสุดและการป้องกันทางกล มุมวางที่ตรงกันข้ามยังช่วยเพิ่มความต้านทานของสายเคเบิลในการถ่ายโอนการเสื่อมสภาพเมื่อเวลาผ่านไป

การใช้งานทั่วไป

• เครือข่ายข้อมูลความเร็วสูงในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้า
• สายเคเบิล Broadcast และ RF ต้องใช้ทั้งการป้องกันบรอดแบนด์และความทนทานแบบยืดหยุ่น
• สายเคเบิลการบินและอวกาศ การป้องกัน และเครื่องมือทางการแพทย์

การเปรียบเทียบประเภทการป้องกันสายเคเบิล

ตารางด้านล่างสรุปลักษณะสำคัญของชีลด์แต่ละประเภทเพื่อช่วยในการเลือก:

อธิบายการให้คะแนนความครอบคลุมของโล่

การครอบคลุมของโล่ไม่เหมือนกับประสิทธิภาพของการป้องกัน ความครอบคลุมคือการวัดทางเรขาคณิต — เปอร์เซ็นต์ของพื้นผิวตัวนำที่อยู่ด้านล่างถูกห่อด้วยวัสดุป้องกัน ประสิทธิผล (วัดเป็น dB) อธิบายว่าชีลด์ลดทอนสัญญาณรบกวนได้มากเพียงใด

ชีลด์ฟอยล์ที่มีความครอบคลุม 100% อาจให้การลดทอนเพียง 40–50 dB ที่ความถี่ต่ำ เนื่องจากฟิล์มบางมีความต้านทานสูงกว่า ชีลด์แบบถักที่มีความครอบคลุม 90% สามารถรับเสียงได้ 60 dB หรือมากกว่าที่ความถี่เดียวกัน เนื่องจากการถักเปียทองแดงมีอิมพีแดนซ์การถ่ายโอนต่ำกว่า ประเมินตัวเลขประสิทธิภาพการป้องกันควบคู่ไปกับเปอร์เซ็นต์ความครอบคลุมเสมอเมื่อเปรียบเทียบสายเคเบิล .

การต่อสายดิน: ปัจจัยที่มักถูกมองข้าม

ไม่มีประเภทชีลด์ทำงานอย่างถูกต้องหากไม่มีการต่อสายดินที่เหมาะสม เกราะป้องกันที่ไม่มีเหตุผลอาจทำให้ประสิทธิภาพของ EMI แย่ลงได้จริง ๆ โดยทำหน้าที่เป็นเสาอากาศที่รบกวนสัญญาณในตัวนำสัญญาณ วิธีการต่อสายดินที่ถูกต้องขึ้นอยู่กับการใช้งาน:

• การต่อสายดินแบบปลายด้านเดียว (ที่ปลายแหล่งสัญญาณเท่านั้น): แนะนำสำหรับสายสัญญาณเสียงและอนาล็อกเพื่อป้องกันการต่อสายดิน พบได้ทั่วไปในการติดตั้ง XLR แบบบาลานซ์
• การต่อสายดินทั้งสองด้าน : จำเป็นสำหรับสายเคเบิลข้อมูลความถี่สูง (อีเธอร์เน็ต, coax) เพื่อจัดเตรียมเส้นทางส่งคืนอิมพีแดนซ์ต่ำที่ความถี่ RF สายเคเบิล Cat6A และ Cat7 ต้องมีสายดินทั้งสองด้านเพื่อให้เป็นไปตามประสิทธิภาพการป้องกันที่กำหนด
• การต่อลงดินแบบหลายจุด : ใช้ในงานอุตสาหกรรมระยะยาวเพื่อป้องกันไม่ให้ศักย์ดินดิฟเฟอเรนเชียลสร้างขึ้นตามความยาวของสายเคเบิล

ในการศึกษาการติดตั้งอีเทอร์เน็ตเชิงอุตสาหกรรมในปี 2019 มากกว่า 40% ของความล้มเหลวที่เกี่ยวข้องกับ EMI มีสาเหตุมาจากการต่อสายดินของเกราะที่ไม่เหมาะสม แทนที่จะเป็นประเภทชีลด์ที่ไม่เพียงพอ - เป็นการตอกย้ำว่าข้อกำหนดสายเคเบิลที่ดีที่สุดบนกระดาษจะล้มเหลวหากไม่มีแนวทางปฏิบัติที่ถูกต้อง

วิธีการเลือกประเภทการป้องกันสายเคเบิลที่เหมาะสม

ใช้ประเด็นการตัดสินใจต่อไปนี้เพื่อจำกัดการป้องกันที่เหมาะสมสำหรับการติดตั้งที่กำหนดให้แคบลง:

1. ระบุความถี่สัญญาณรบกวน: EMI ความถี่สูงที่สูงกว่า 100 kHz ต้องใช้ฟอยล์หรือการป้องกันแบบผสมผสาน การรบกวนด้วยแม่เหล็กความถี่ต่ำจากมอเตอร์หรือสายไฟจำเป็นต้องมีการหุ้มฉนวน
2. ประเมินข้อกำหนดการทำงานแบบยืดหยุ่น: การวิ่งคงที่คงที่ทนต่อฟอยล์ การงอเครื่องอย่างต่อเนื่องต้องใช้การถักเปีย การงอมือมนุษย์ (เสียง การแพทย์) ทำงานได้ดีที่สุดกับเกลียว
3. ตรวจสอบความเข้ากันได้ของตัวเชื่อมต่อ: ชีลด์แบบถักปิดปลายได้ง่ายด้วยแบ็คเชลล์และแคลมป์มาตรฐาน ฟอยล์ต้องมีการต่อสายเดรน — หากขั้วต่อของคุณไม่รองรับสายเดรน ให้พิจารณาประเภทชีลด์อีกครั้ง
4. ทบทวนมาตรฐานที่ใช้บังคับ: ในบางอุตสาหกรรม ข้อกำหนดด้านการป้องกันได้รับคำสั่ง ตัวอย่างเช่น มาตรฐาน IEC 61000-4 EMC และ MIL-DTL-17 สำหรับการเล้าโลมทางการทหารจะระบุระดับประสิทธิภาพการป้องกันขั้นต่ำที่จำกัดตัวเลือกของคุณ
5. ปัจจัยต้นทุนการติดตั้งทั้งหมด: สายเคเบิลที่มีฉนวนหุ้มแบบรวมมีราคาสูงกว่าสายเคเบิลที่มีฉนวนเดี่ยวถึง 30–60% สำหรับสภาพแวดล้อมที่ไม่เป็นอันตราย ค่าพรีเมียมนั้นไม่สมเหตุสมผล — สงวนไว้สำหรับเงื่อนไข EMI ที่ไม่เป็นมิตรอย่างแท้จริง
