การออกแบบตัวนำไฟฟ้าและความยืดหยุ่น: จำนวนเกลียว เส้นผ่านศูนย์กลาง และการแลกเปลี่ยน

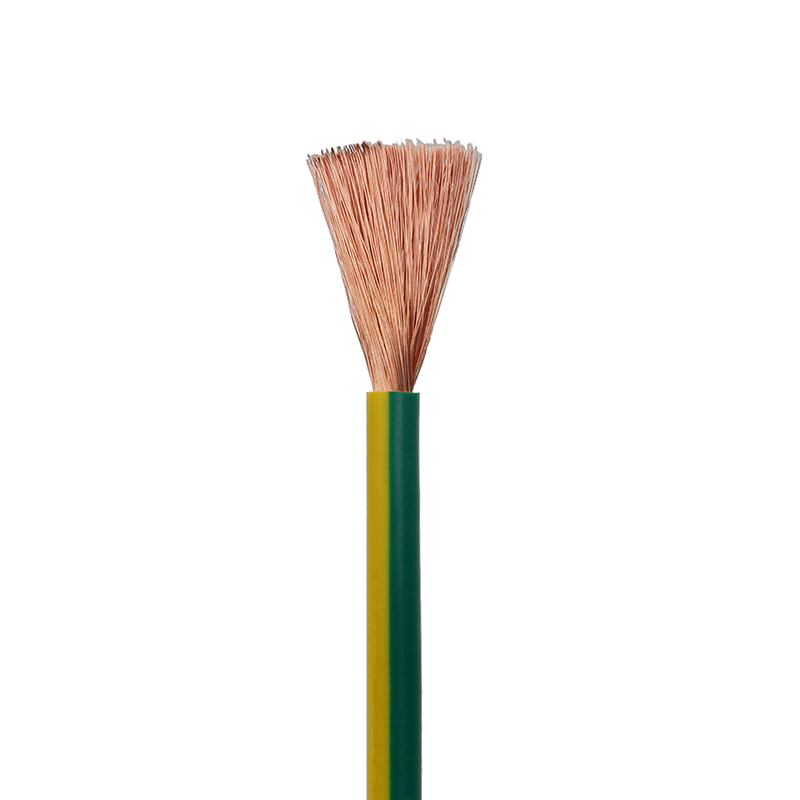

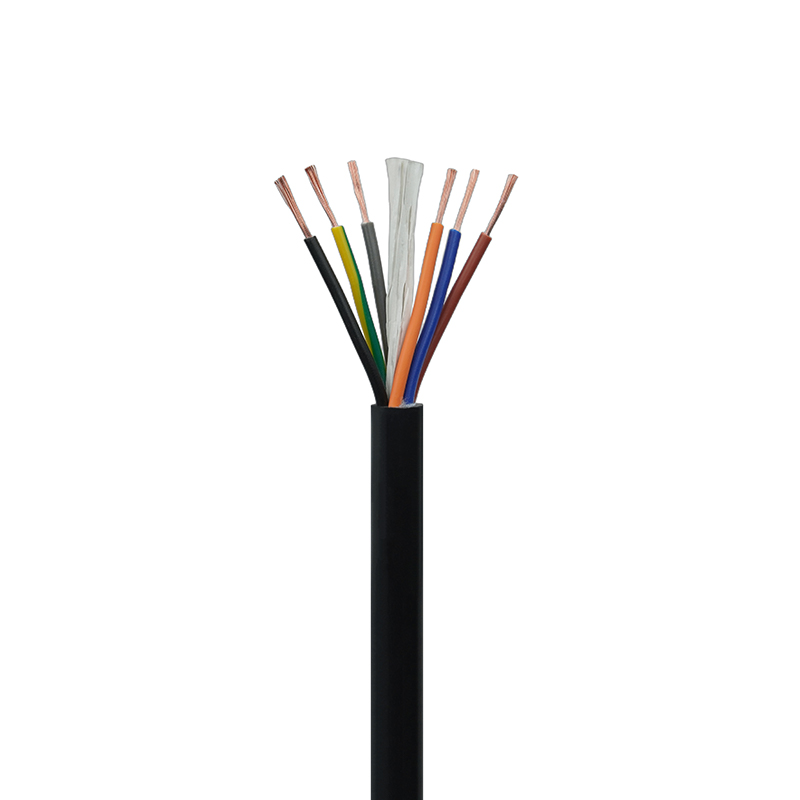

สำหรับ สายเคเบิลหุ้มฉนวนและหุ้มฉนวน PVC แกนทองแดง พฤติกรรมทางกลและทางไฟฟ้าเริ่มต้นด้วยรูปทรงของตัวนำ การเพิ่มจำนวนเกลียว (เกลียวละเอียดหลายๆ เส้นเทียบกับเกลียวหนาไม่กี่เส้น) ช่วยเพิ่มความยืดหยุ่นและอายุการใช้งานความล้าภายใต้วงจรการงอซ้ำๆ แต่ความต้านทาน DC เปลี่ยนแปลงเล็กน้อยเนื่องจากออกซิเดชันที่พื้นผิวและพื้นที่สัมผัสในการต่อสาย ในทางปฏิบัติสำหรับสายเคเบิลหุ้มฉนวนแบบยืดหยุ่นที่ใช้ในการเคลื่อนย้ายเครื่องจักรหรือหุ่นยนต์ ผู้ออกแบบมักจะย้ายจากการตีเกลียวคลาส 2/5 ไปสู่การตีเกลียวคลาส 6/7 ที่ละเอียดกว่า ซึ่งจะช่วยลดรัศมีการโค้งงอขั้นต่ำและลดความแข็งตัวของตัวนำจากการโค้งงอซ้ำๆ ลงอย่างมาก

กฎการเลือกปฏิบัติ

• หากสายเคเบิลต้องงออย่างต่อเนื่อง (เช่น โซ่แบบลาก) ให้เลือกจำนวนเกลียวที่สูงขึ้นและประเมินอายุการใช้งานของการงอเป็น >1 ล้านรอบ
• สำหรับ fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• เมื่อปรับขนาดแรงดันไฟฟ้าตก ให้ใช้ความต้านทานของตัวนำที่อุณหภูมิการทำงาน (ไม่ใช่อุณหภูมิห้อง) — ตัวนำตีเกลียวจะอุ่นเร็วขึ้นภายใต้ภาระ

ความหนาของฉนวน พิกัดแรงดันไฟฟ้า และข้อพิจารณาด้านความร้อน

ระบบฉนวนพีวีซีระบุทั้งความทนทานทางไฟฟ้าและระดับความร้อน ความหนาส่งผลโดยตรงต่อความเป็นฉนวน แต่คุณสมบัติทางความร้อนของสารประกอบจะกำหนดความสามารถในการรองรับกระแสไฟฟ้าและสภาพแวดล้อมที่อนุญาต สำหรับสายเคเบิลยืดหยุ่นที่มีฉนวนหุ้มซึ่งใช้ใกล้แหล่งความร้อน ให้เลือกสารประกอบ PVC ที่จัดทำขึ้นสำหรับอุณหภูมิการทำงานต่อเนื่องที่สูงขึ้น (เช่น สารประกอบที่มีพิกัด 90°C) และพิจารณาฉนวนที่หนาขึ้นสำหรับส่วนต่างแรงดันไฟเกินชั่วคราว

เคล็ดลับการออกแบบเพื่อประสิทธิภาพที่ดีขึ้น

• ระบุความหนาของฉนวนตามตาราง IEC/NEC สำหรับระดับแรงดันไฟฟ้าที่ต้องการ และเพิ่ม 10–20% เมื่อคำนึงถึงการป้องกันชั่วคราว
• ในกรณีที่การกระจายความร้อนมีจำกัด (สายเคเบิลที่มัดรวมกัน) ให้ลดความขยายและพิจารณาตัวเพิ่มความเสถียรทางความร้อนในสารประกอบ PVC
• สูตรพีวีซีที่มีความเสถียรต่อรังสี UV หรือเสื้อนอกเพิ่มเติมช่วยกลางแจ้ง มิฉะนั้นพีวีซีจะเปราะเมื่อได้รับรังสียูวีเป็นเวลานาน

วัสดุเปลือก หน่วงการติดไฟ และทนต่อสิ่งแวดล้อม

ปลอก PVC มาตรฐานให้ความทนทานต่อการขัดถูและความคุ้มค่าได้ดี แต่สูตรผสมจะควบคุมการติดไฟ ความหนาแน่นของควัน และความเป็นพิษ สำหรับการใช้งานทางอุตสาหกรรมและพื้นที่สาธารณะ บางครั้งจำเป็นต้องใช้ทางเลือกอื่นที่เป็นศูนย์ฮาโลเจนควันต่ำ (LSZH) อย่างไรก็ตาม LSZH ทนต่อน้ำมัน/การเสียดสีได้บางส่วนเมื่อเทียบกับพีวีซีผสมทางวิศวกรรม เมื่อระบุสายเคเบิลหุ้มฉนวนและเปลือก PVC แกนทองแดง ให้ชี้แจงว่าโครงการนี้จำเป็นต้องมีการทดสอบเปลวไฟ เช่น การทดสอบถาดแนวตั้ง IEC 60332-1/3 หรือ UL 1581 หรือไม่ โดยการทดสอบแต่ละครั้งมีเป้าหมายพฤติกรรมไฟที่แตกต่างกัน

เมื่อใดที่ต้องยืนยันในฝักพิเศษ

• การขนส่งสาธารณะ อุโมงค์ หรือพื้นที่ปิด: ต้องใช้ LSZH หรือ PVC ควันต่ำที่ทดสอบแล้ว
• การติดตั้งภายนอกอาคาร: ใช้ PVC ผสมที่มีความเสถียรต่อรังสี UV และทนฝนและแดด หรือใช้แจ็คเก็ต TPU/PE เพิ่มเติม
• พื้นที่อุตสาหกรรมที่อุดมด้วยน้ำมัน: เลือกเสื้อนอก PVC หรืออีลาสโตเมอร์ที่ทนน้ำมันเพื่อหลีกเลี่ยงไม่ให้อ่อนตัวและบวม

วิธีการป้องกันสำหรับการควบคุม EMI: ฟอยล์ การถักเปีย และโครงสร้างแบบผสมผสาน

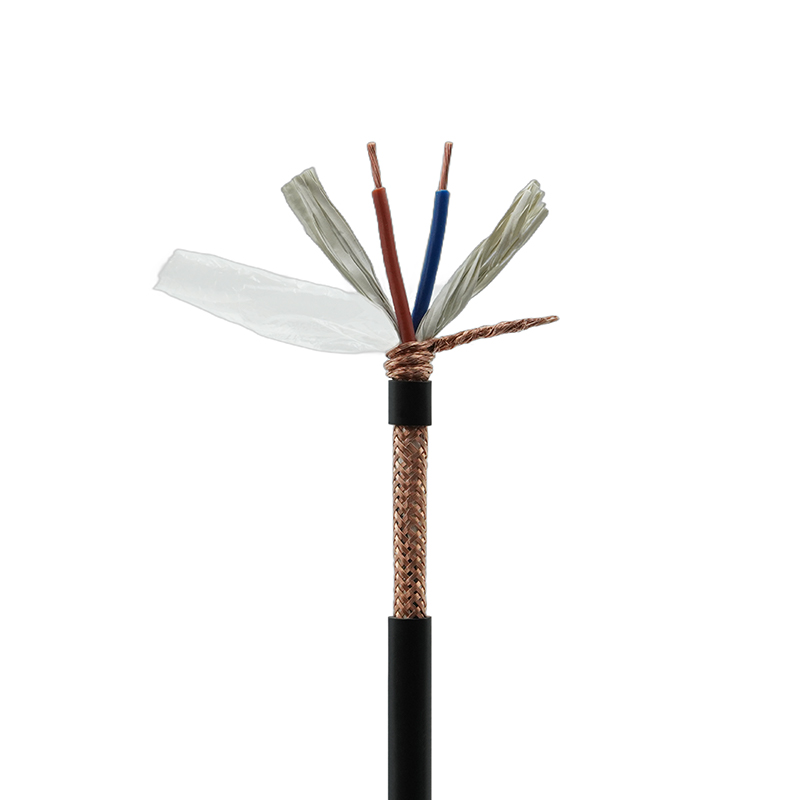

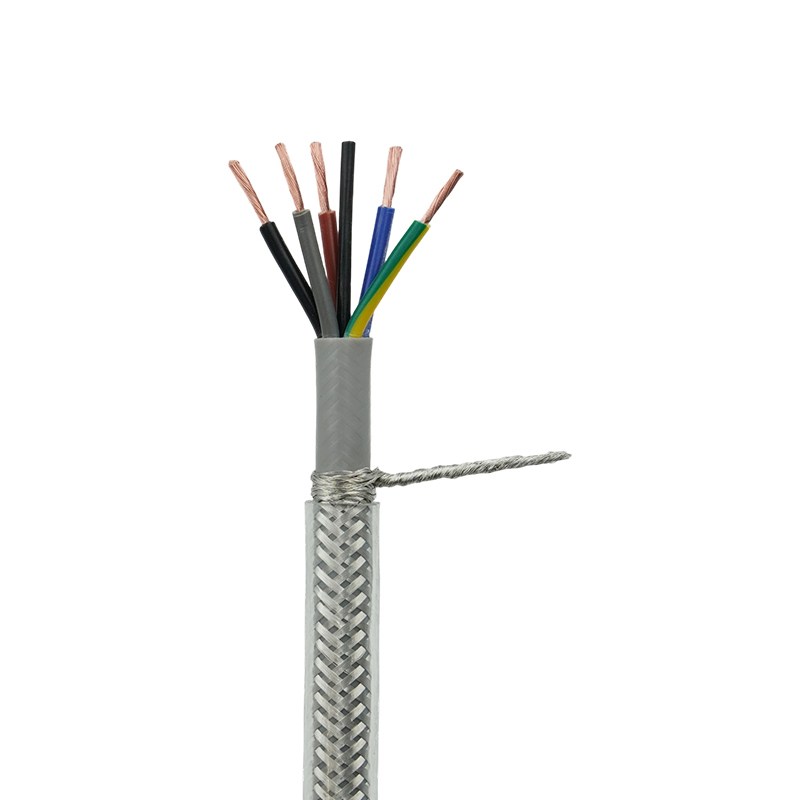

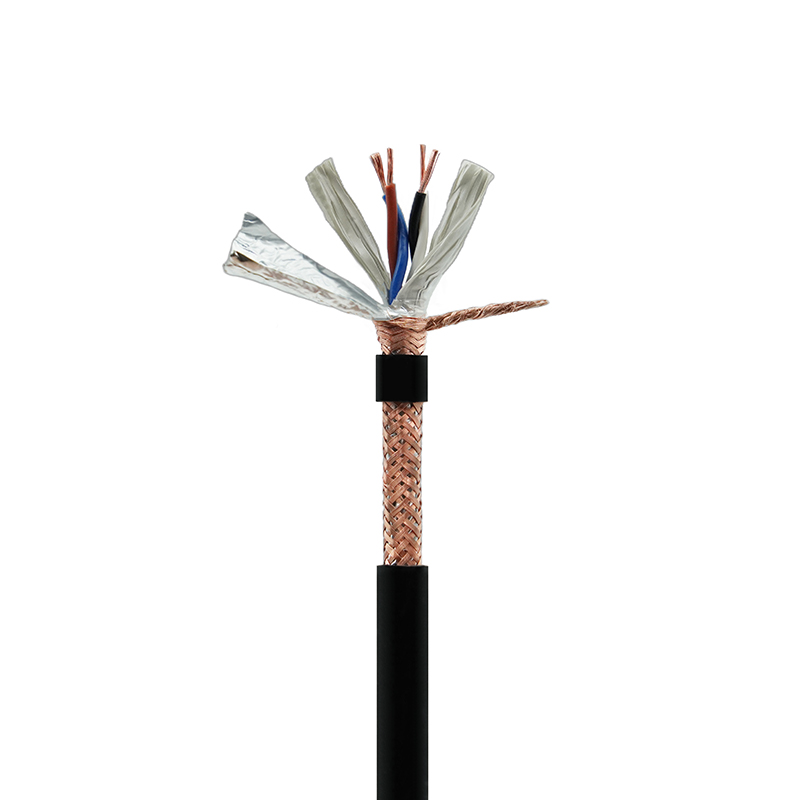

การเลือกโล่ต้องสร้างสมดุลระหว่างการครอบคลุม ความยืดหยุ่น และการลงดิน ฟอยล์ (อะลูมิเนียม/โพลีเอสเตอร์) ให้การครอบคลุม 100% และดีเยี่ยมที่ความถี่สูงแต่มีความเปราะบางทางกลไกและลดอายุการใช้งานของความยืดหยุ่นหากใช้เพียงอย่างเดียวกับสายเคเบิลที่เคลื่อนที่ ชีลด์ถักเปีย (ทองแดงกระป๋อง) มีความทนทานเชิงกลและประสิทธิภาพความถี่ต่ำที่ดี แต่ความครอบคลุมโดยทั่วไปอยู่ในช่วง 60–95% การครอบคลุมที่สูงขึ้นจะเพิ่มความแข็ง การถักเปียแบบฟอยล์แบบรวม (แบบถักเปียแบบฟอยล์) ให้การป้องกันบรอดแบนด์ที่ดีที่สุด ขณะเดียวกันก็รักษาความยืดหยุ่นตามสมควร

แนวทางปฏิบัติในการเลิกใช้โล่และการต่อสายดิน

การสิ้นสุดของชีลด์ที่ถูกต้องจะรักษาผลประโยชน์ของชีลด์ไว้: สิ้นสุดที่ปลายด้านหนึ่งสำหรับสายสัญญาณเพื่อหลีกเลี่ยงลูปกราวด์ สำหรับการต่อสายไฟหรือสายเคเบิลยาว อาจจำเป็นต้องใช้ฉนวนหุ้มที่ปลายทั้งสองข้างพร้อมสายดินแบบควบคุม ใช้สายไฟระบายแบบอัดหรือแบบบัดกรีสำหรับการเชื่อมต่อที่มีความต้านทานต่ำ การสิ้นสุดทางกลแบบจีบเป็นเรื่องปกติ แต่ต้องได้รับการตรวจสอบด้วยความต่อเนื่องและการทดสอบแรงดึง เมื่อกำหนดเส้นทางผ่านตัวเรือนตัวเชื่อมต่อ ให้รักษาความต่อเนื่องของชีลด์ด้วยโครงด้านหลังที่เป็นโลหะหรือแคลมป์ชีลด์เฉพาะเพื่อลดการปล่อยรังสี

หลักปฏิบัติในการติดตั้ง: รัศมีการดัด การหนีบ และการบรรเทาความเครียด

ข้อผิดพลาดในการติดตั้งเป็นสาเหตุที่พบบ่อยของความล้มเหลวของสายเคเบิลก่อนเวลาอันควร สำหรับสายเคเบิลหุ้มฉนวน PVC แกนทองแดง ให้ปฏิบัติตามกฎรัศมีการโค้งงอขั้นต่ำโดยอิงจากโครงสร้างของสายเคเบิล (สายเคเบิลแบบยืดหยุ่นมักจะระบุเส้นผ่านศูนย์กลางของสายเคเบิล 4× สำหรับการใช้งานแบบไดนามิก การติดตั้งแบบคงที่อาจอนุญาต 8×) แรงดันในการจับยึดที่มากเกินไปจะทำให้ฉนวนเปลี่ยนรูป และสามารถสร้างจุดร้อนที่ซึ่งความเหนื่อยล้าเข้มข้นได้ ใช้ช่องต่อขนาดที่เหมาะสม ติดตั้งแคลมป์สกรูพร้อมแผ่นป้องกัน และจัดเตรียมห่วงบริการเมื่อมีการเคลื่อนไหว

• ปฏิบัติตามรัศมีการโค้งงอแบบไดนามิกที่ผู้ผลิตกำหนดเสมอ หากมีข้อสงสัย ให้เพิ่มรัศมีแทนที่จะลดลง
• หลีกเลี่ยงขอบแหลมคมที่จุดเริ่มต้น — ใช้แหวนยางหรือหน้าแปลนโค้งมนเพื่อป้องกันการเสียดสี
• สำหรับ moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

การทดสอบ การตรวจสอบย้อนกลับ และการรับรอง: สิ่งที่คาดหวังจากซัพพลายเออร์ที่มีชื่อเสียง

ซัพพลายเออร์สายเคเบิลที่เชื่อถือได้จะจัดทำเอกสารการทดสอบจากโรงงาน: ความต้านทานของตัวนำ การทดสอบศักยภาพสูง (ฮิโปต) ความต้านทานของฉนวน ความต่อเนื่องของชีลด์ และการทดสอบทางกลสำหรับอายุการใช้งานแบบยืดหยุ่น หากมี ความสามารถในการตรวจสอบย้อนกลับ (หมายเลขล็อต ใบรับรองวัสดุ) และการรับรองจากบุคคลที่สาม เช่น CCC, UL, ISO9001 และ CE ถือเป็นสัญญาณสำคัญของการควบคุมกระบวนการและการปฏิบัติตามข้อกำหนด สำหรับการผลิตแบบกำหนดเอง โปรดขอรายงานการทดสอบจากโรงงานและแผนการทดสอบตามสั่งที่สะท้อนถึงความเค้นทางไฟฟ้าและเครื่องกลของแอปพลิเคชันของคุณ

การทดสอบจากโรงงานที่แนะนำสำหรับสายเคเบิลยืดหยุ่นที่มีฉนวนหุ้ม

• ความต้านทานกระแสตรงและความต่อเนื่องของตัวนำ — ตรวจสอบเกจและการพันเกลียว
• การทดสอบฮิโปตระหว่างตัวนำและชีลด์/กราวด์เพื่อยืนยันความสมบูรณ์ของฉนวน
• การตรวจสอบความต่อเนื่องของชีลด์และการตรวจสอบความครอบคลุม (ภาพไฟฟ้า) และการวัดความครอบคลุมของสายถักตามความเหมาะสม
• การสุ่มตัวอย่างแบบยืดหยุ่นสำหรับสายเคเบิลไดนามิก พร้อมการตรวจสอบทางไฟฟ้าหลังการงอเพื่อจับเส้นใยที่แตกหัก

ในฐานะผู้ผลิต ฉันมั่นใจว่า Junshuai ดำเนินการทดสอบที่สำคัญเหล่านี้ในห้องปฏิบัติการภายในของเราและสามารถจัดเตรียมสำเนาใบรับรองได้ตามคำขอ — อุปกรณ์การผลิตและการทดสอบขั้นสูงของเรา รวมกับข้อมูลประจำตัว CCC, UL, ISO9001 และ CE ช่วยให้เราปรับแต่งและตรวจสอบความถูกต้องของสายเคเบิลตามข้อกำหนดเฉพาะที่ต้องการได้

ข้อควรพิจารณาในการปรับแต่งสำหรับการใช้งานพิเศษ

เมื่อโครงการก้าวไปไกลกว่ารายการแค็ตตาล็อกมาตรฐาน จุดปรับแต่งที่ใช้งานได้จริง ได้แก่: โลหะวิทยาของตัวนำที่ได้รับการเปลี่ยนแปลง (ทองแดงปราศจากออกซิเจนสำหรับเสียงรบกวนต่ำ) เสื้อแจ็กเก็ตด้านในที่มีสีหรือหมายเลขเพื่อการระบุสนามแบบง่าย โครงสร้างแบบไฮบริดที่รวมคู่กำลังและสัญญาณเข้ากับชีลด์ที่ใช้ร่วมกัน และแจ็กเก็ตด้านนอกสั่งทำพิเศษสำหรับการทนต่อสารเคมี การเปลี่ยนแปลงแต่ละครั้งจะส่งผลต่อพฤติกรรมทางกล ไฟฟ้า และ EMC ดังนั้นแผนการตรวจสอบการออกแบบที่มีการควบคุมจึงมีความจำเป็น

คำถามที่ต้องระบุก่อนสั่งการวิ่งแบบกำหนดเอง

• สายเคเบิลจะคงที่ งอเป็นครั้งคราว หรือเคลื่อนไหวอย่างต่อเนื่องหรือไม่
• มีการสัมผัสกับสิ่งแวดล้อม (น้ำมัน, รังสียูวี, สารเคมี, สเปรย์เกลือ) หรือไม่?
• ระดับการลดทอนของ EMC ใดที่จำเป็นสำหรับย่านความถี่
• การตรวจสอบย้อนกลับ การทดสอบเป็นชุด หรือการติดฉลากแบบกำหนดเองจำเป็นสำหรับเหตุผลด้านกฎระเบียบหรือไม่

เราทำงานโดยตรงกับลูกค้าเพื่อตอบคำถามเหล่านี้และสร้างข้อมูลจำเพาะที่ปรับให้เหมาะสม — หากคุณต้องการแบบกำหนดเอง สายเคเบิลยืดหยุ่นหุ้มฉนวนหุ้มฉนวน PVC ฉันสามารถอธิบายข้อดีข้อเสียและจัดหาเอกสารการทดสอบจากโรงงานเพื่อให้ตรงกับใบสมัครของคุณได้
