คุณสมบัติด้านประสิทธิภาพที่สำคัญของสายเคเบิลเดินทางแบบแบนของลิฟต์ในระบบการเคลื่อนที่ในแนวตั้ง

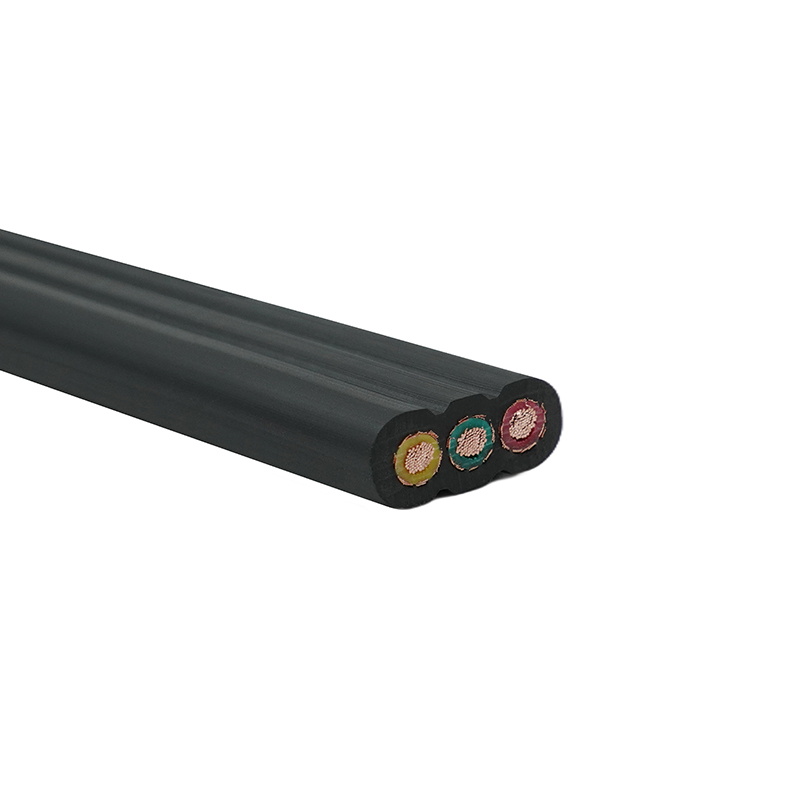

โครงสร้างตัวนำและเหตุใดการนับเกลียวจึงมีความสำคัญ

ลิฟต์สายแบนเดินทาง อาศัยตัวนำทองแดงตีเกลียวละเอียดเพื่อให้สามารถเคลื่อนที่ในแนวตั้งได้อย่างต่อเนื่องและการงอบ่อยครั้ง การเพิ่มจำนวนเส้นจะช่วยลดความเครียดจากการดัดงอของเส้นใยแต่ละเส้น ซึ่งช่วยลดโอกาสที่ตัวนำจะแตกหักภายใต้โหลดแบบวน สำหรับการใช้งานที่มีรัศมีการโค้งงอแคบที่จุดมัดหรือบริเวณที่สายเคเบิลพันอยู่บนม้วนเล็ก การพันเกลียวที่ละเอียดเป็นพิเศษและทิศทางการวางที่สมดุลจะช่วยลดรอยเฟรตภายในและช่วยรักษาความต้านทานการสัมผัสที่สม่ำเสมอตลอดอายุการใช้งานของสายเคเบิล

เรขาคณิตแบบเรียบ: ประสิทธิภาพพื้นที่และพฤติกรรมเชิงกล

หน้าตัดเรียบถูกเลือกเพื่อลดการใช้พื้นที่เพลาให้เหลือน้อยที่สุด และป้องกันการบิดหรือพันกันระหว่างการเคลื่อนที่ในแนวตั้ง โครงสร้างที่แบนราบจะเปลี่ยนแกนกลางของสายเคเบิลและลักษณะการโค้งงอของสายเคเบิลเมื่อเปรียบเทียบกับสายเคเบิลแบบกลม พวกมันอนุญาตให้มีโครงสร้างโดยรวมที่เล็กลงในขณะที่ยังคงรักษาเส้นทางของตัวนำแต่ละตัวให้คงที่ อย่างไรก็ตาม รูปทรงเรียบจะเน้นแรงเฉือนไปที่ฉนวนระหว่างตัวนำที่ส่วนโค้งงอสุดขั้ว ดังนั้นนักออกแบบจะต้องตรวจสอบการยึดเกาะของชั้นระหว่างชั้น ความหนาของฉนวน และคุณสมบัติการบรรเทาความเครียดใดๆ เพื่อหลีกเลี่ยงการหลุดล่อนในการใช้งานระยะยาว

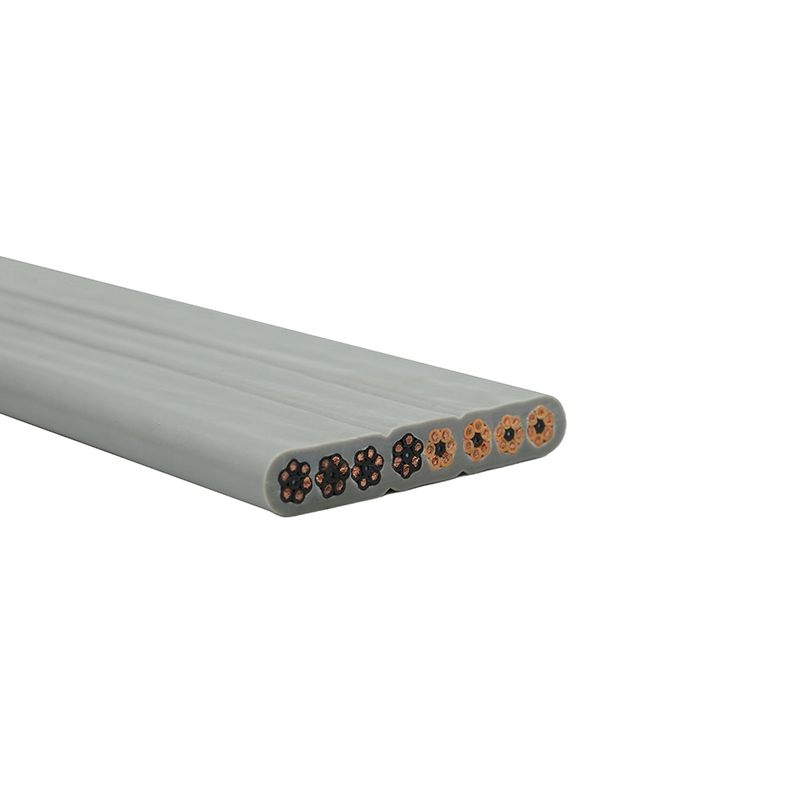

วัสดุเปลือกและความยืดหยุ่นต่อสิ่งแวดล้อม

ตัวเลือกปลอกหุ้ม ได้แก่ พีวีซี ทนน้ำมันทั่วไปหรือสารประกอบยางที่ทนต่อการเสื่อมสภาพ จะกำหนดความต้านทานของสายเคเบิลโดยตรงต่อการปนเปื้อนของเพลา ความชื้น และวงจรของอุณหภูมิ สารประกอบพีวีซีให้ประสิทธิภาพการเป็นฉนวนที่สม่ำเสมอและความสะดวกในการอัดขึ้นรูป ในขณะที่ปลอกยางให้ความยืดหยุ่นที่อุณหภูมิต่ำและความเหนียวเชิงกลที่เหนือกว่า ในเพลาลิฟต์ที่มีอุปกรณ์ไฮดรอลิก ให้เลือกสูตรทนน้ำมันเพื่อป้องกันการบวมและการอ่อนตัวลง ในก้านที่สัมผัสกับรังสียูวีผ่านแผงกระจกหรือโอโซนเข้มข้น แนะนำให้ใช้ยางผสมที่มีสารป้องกันโอโซแนนท์เพื่ออายุการใช้งานที่ยาวนานขึ้น

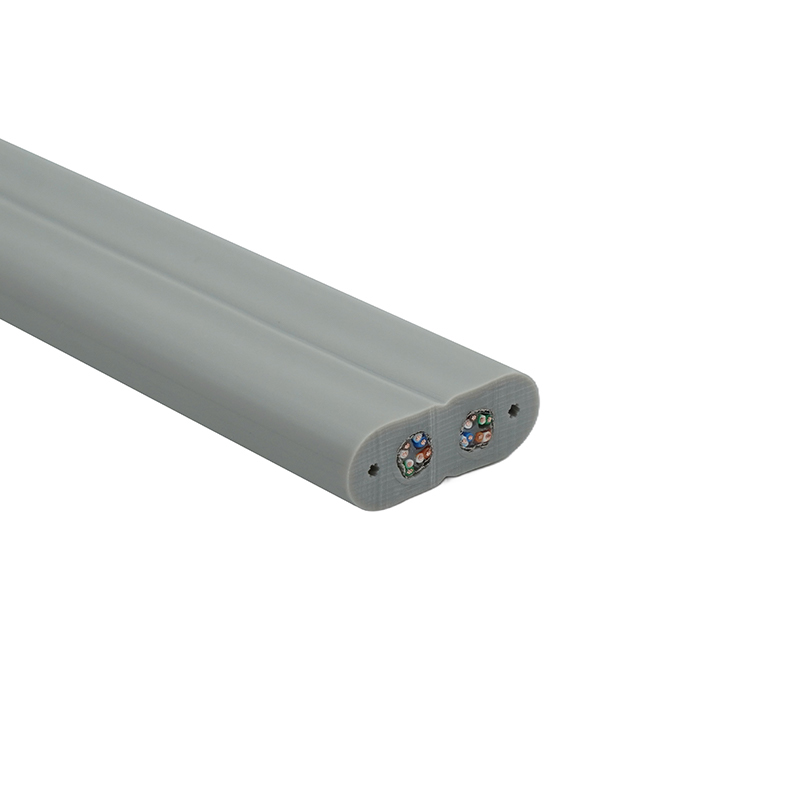

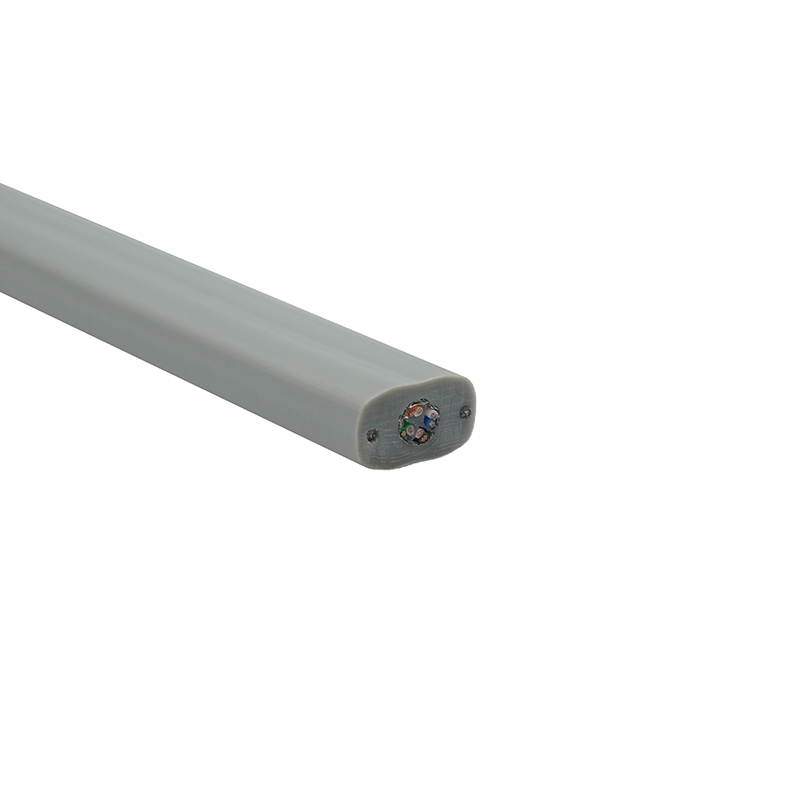

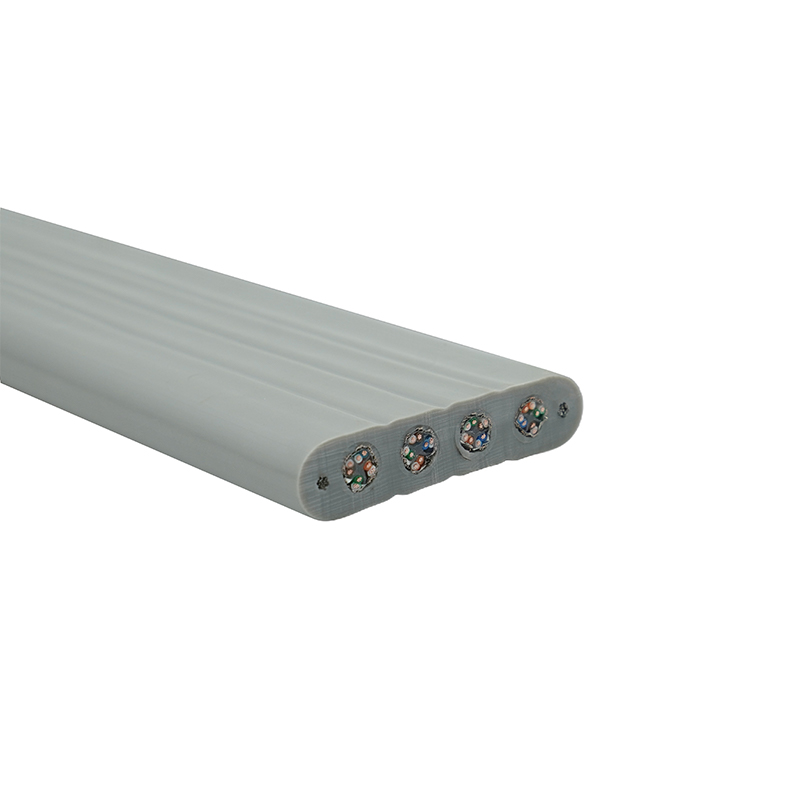

ความสมบูรณ์ของสัญญาณและคู่ข้อมูลแบบรวม (ตัวเลือก Cat6 แบบแบน)

ระบบลิฟต์สมัยใหม่ผสมผสานพลังงาน การควบคุม และช่องข้อมูลความเร็วสูงเข้าด้วยกัน การบูรณาการคู่แบนสไตล์ Cat6 ต้องใช้รูปทรงของคู่ที่ได้รับการควบคุม การบิดตัวของคู่ที่สม่ำเสมอ และการแยกออกจากตัวนำไฟฟ้าอย่างระมัดระวังเพื่อจำกัดครอสทอล์คและรักษาประสิทธิภาพการสูญเสียส่งคืนใกล้สุด/สุดปลาย (NEXT/FLR) เมื่อระบุสายเคเบิลลิฟต์ Cat6 แบบแบน ให้ขอรายงานความต้านทานในช่วง 1–250 MHz หมายเลขคัปปลิ้งคู่ต่อคู่ และการทดสอบความต่อเนื่องของตัวอย่างหลังจากรอบเฟล็กซ์เพื่อยืนยันว่าประสิทธิภาพของข้อมูลรอดพ้นจากความเครียดเชิงกล

การป้องกันทางกล ความทนทานต่อการเสียดสี และการติดตั้งเพลา

การเสียดสีจากขอบมัด รางนำ หรือสภาพแวดล้อมที่เต็มไปด้วยฝุ่นเป็นกลไกความล้มเหลวที่เกิดขึ้นบ่อยครั้ง เลือกสายเคเบิลที่มีชั้นนอกเสริมความแข็งแรง หรือพิจารณาเพิ่มปลอกกันการเสียดสีภายนอกที่จุดสึกหรอที่ทราบ ต้องเลือกฮาร์ดแวร์สำหรับติดตั้ง เช่น แคลมป์ รางนำ และแหวนยาง ให้ตรงกับโปรไฟล์แบบเรียบ ที่หนีบโค้งมนหรือช่องเรียงรายช่วยลดการโหลดจุด โปรดทราบว่าการเพิ่มการป้องกันจะเปลี่ยนข้อกำหนดรัศมีการโค้งงอและอาจเพิ่มความแข็ง ตรวจสอบการประกอบภายใต้โปรไฟล์การเคลื่อนไหวที่เป็นตัวแทนก่อนการติดตั้ง

ความปลอดภัยทางไฟฟ้าและประสิทธิภาพในการดับเพลิง

สายเคเบิลลิฟต์ต้องเป็นไปตามมาตรฐานเรื่องอัคคีภัย ควัน และความเป็นพิษที่เกี่ยวข้องกับรหัสอาคารในเขตอำนาจศาลในการติดตั้ง สูตรไม่ลามไฟและทางเลือกฮาโลเจนเป็นศูนย์ควันต่ำ (LSZH) ช่วยลดอันตรายระหว่างเกิดเพลิงไหม้ ยืนยันประสิทธิภาพการดับเพลิงที่จำเป็นเสมอ และขอข้อมูลการทดสอบจากซัพพลายเออร์ เช่น การแพร่กระจายของเปลวไฟในแนวตั้งและการปล่อยควัน เนื่องจากสูตรปลอกที่ปรับปรุงความยืดหยุ่นหรือการต้านทานน้ำมันอาจส่งผลต่อพฤติกรรมของเปลวไฟ

การทดสอบความล้าและการตรวจสอบวงจรชีวิต

ระบุการทดสอบอายุการใช้งานแบบยืดหยุ่นที่จำลองความยาวระยะชัก ความเร็ว และจำนวนรอบที่คาดหวังของลิฟต์ ข้อมูลห้องปฏิบัติการที่ได้มาตรฐานนั้นมีประโยชน์ แต่ไม่มีสิ่งใดมาแทนที่การทดสอบรอบการทำงานที่สะท้อนโปรไฟล์การเคลื่อนไหวในโลกแห่งความเป็นจริงของการติดตั้ง ขอรายงานการทดสอบที่แสดงความสมบูรณ์ของตัวนำ ความต้านทานของฉนวน และการส่งสัญญาณก่อนและหลังตามจำนวนรอบที่กำหนด เปรียบเทียบรอบการทดสอบกับรอบรายปีที่คุณคาดหวังเพื่อประมาณระยะเวลาในการเปลี่ยนและวางแผนการบำรุงรักษาเชิงป้องกัน

ข้อควรพิจารณาในการป้องกัน การต่อสายดิน และ EMI

ในกรณีที่สายการตรวจสอบหรือการสื่อสารที่มีความละเอียดอ่อนวิ่งไปพร้อมกับพลังงาน ระบบป้องกันแบบรวมหรือคู่แบบป้องกันแบบแยกส่วนจะลดการรบกวนทางแม่เหล็กไฟฟ้า สายแพอาจรวมถึงฟอยล์หรือชีลด์ถัก แต่การสิ้นสุดชีลด์และการต่อสายดินอย่างต่อเนื่องตลอดเส้นทางเคเบิลถือเป็นสิ่งสำคัญในการรักษาประสิทธิภาพ ประเมินเปอร์เซ็นต์การครอบคลุมของชีลด์และความต้านทานของสายเคเบิล การต่อสายที่ไม่ดีหรือหน้าสัมผัสของชีลด์ไม่สม่ำเสมอระหว่างการงอจะทำให้ภูมิคุ้มกันต่อแหล่งกำเนิดเสียงรบกวนภายนอกลดลง

การตรวจสอบ การบำรุงรักษา และการวินิจฉัยนอกสถานที่

• การตรวจสอบด้วยสายตา - ตรวจหารอยตัดของปลอก รอยกระแทก การแข็งตัวของพื้นผิว หรือการเปลี่ยนสีที่บ่งชี้ถึงการโจมตีทางเคมีหรือการสัมผัสโอโซน
• การทดสอบการโค้งงอ — ทำการโค้งงอเย็นเบาๆ เพื่อตรวจจับการเปราะ ความยืดหยุ่นที่ลดลงมักเกิดขึ้นก่อนการแตกร้าวภายใต้ภาระ
• การตรวจสอบทางไฟฟ้า — วัดความต้านทานของฉนวนและความต่อเนื่องของตัวนำแต่ละตัว และสำหรับความต่อเนื่องของการป้องกันหลังจากรอบการทำงานตามกำหนดการหรือเหตุการณ์ที่น่าสงสัย
• การเก็บบันทึก — เส้นทางสายเคเบิลเอกสาร จุดสึกหรอที่ระบุ และประวัติการเปลี่ยน เพื่อปรับปรุงข้อกำหนดเฉพาะและการจัดซื้อในอนาคต

คุณสมบัติซัพพลายเออร์ การรับรอง และการตรวจสอบย้อนกลับ

ซัพพลายเออร์ที่ได้รับการรับรอง CCC, UL, ISO9001 และ CE มักจะแสดงให้เห็นถึงการควบคุมการผลิตที่สอดคล้องกันและการเข้าถึงห้องปฏิบัติการทดสอบที่เกี่ยวข้อง สำหรับระบบลิฟต์ที่สำคัญ ต้องการการตรวจสอบย้อนกลับวัสดุ ผลการทดสอบตัวอย่างสำหรับประสิทธิภาพการงอและเปลวไฟ และตัวเลือกการตรวจสอบจากโรงงาน เมื่อสั่งซื้อแบบคัสตอม ลิฟต์สายแบนเดินทาง จำเป็นต้องมีการทำงานต้นแบบพร้อมผลการทดสอบที่ลงนามแล้วเพื่อหลีกเลี่ยงความประหลาดใจในการส่งมอบการผลิตจำนวนมาก

การเปรียบเทียบอย่างรวดเร็ว: ปลอกพีวีซีกับยางสำหรับสายเคเบิลแบบแบนของลิฟต์

เคล็ดลับการจัดซื้อที่ใช้ได้จริงสำหรับโครงการลิฟต์

ก่อนที่จะตกลงใจกับซัพพลายเออร์สายเคเบิล ให้จัดแนวความยาวระยะชัก ความเร็ว สภาพแวดล้อม และจำนวนรอบที่คาดหวังของลิฟต์ ขอความยาวตัวอย่างที่ทดสอบสำหรับประสิทธิภาพทั้งทางไฟฟ้าและทางกล ยืนยันผลการทดสอบการงอและเปลวไฟที่บันทึกไว้ และยืนยันประสิทธิภาพของชีลด์และการจับคู่เมื่อต้องใช้ช่องสัญญาณข้อมูลแบบรวม สำหรับความต้องการพิเศษ เช่น สายเคเบิลลิฟต์แบบแบน Cat6 หรือการต้านทานน้ำมันที่เพิ่มขึ้น ให้ทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เกี่ยวกับสายเคเบิลสำหรับเดินทางแบบกำหนดเองและผู้ที่สามารถจัดส่งใบรับรองการทดสอบที่ตรวจสอบย้อนกลับได้และตัวอย่างที่เป็นตัวแทนก่อนการผลิตทั้งหมด
