ผู้ผลิตสายเคเบิลคอมพิวเตอร์หน่วงไฟแบบมีชีลด์รวม

การเลือกใช้วัสดุสำหรับสายเคเบิลคอมพิวเตอร์ที่ทนไฟและข้อดีข้อเสียในทางปฏิบัติ

เมื่อออกแบบสายเคเบิลคอมพิวเตอร์ที่หน่วงไฟ ตัวเลือกระหว่าง PVC, LSZH (ฮาโลเจนไร้ควันต่ำ), โพลีเอทิลีนผสมปลอดฮาโลเจน และฟลูออโรโพลีเมอร์ประสิทธิภาพสูง (เช่น PTFE) จะเป็นตัวกำหนดทั้งประสิทธิภาพการยิงและการใช้งานในระยะยาว สูตรพีวีซีมีราคาไม่แพงและสามารถดับไฟได้เองได้ดีเมื่อใช้สารเติมแต่ง แต่สามารถผลิตก๊าซที่มีฤทธิ์กัดกร่อนและควันหนาเมื่อถูกเผา สารประกอบ LSZH ลดความหนาแน่นของก๊าซและควันที่เป็นพิษ/เป็นอันตรายได้อย่างมาก ซึ่งมีความสำคัญสำหรับพื้นที่ปิด เช่น ศูนย์ข้อมูลและการขนส่งสาธารณะ PTFE และฟลูออโรโพลีเมอร์ที่เกี่ยวข้องให้ความต้านทานความร้อนและเปลวไฟที่ดีที่สุด (อุณหภูมิการใช้งานอย่างต่อเนื่องและความต้านทานส่วนโค้งที่ดีเยี่ยม) แต่มีต้นทุนที่สูงกว่าและมีความแข็งในการติดตั้งที่แตกต่างกัน ฉันแนะนำให้เลือกระดับประสิทธิภาพของเปลวไฟขั้นต่ำที่ยังคงเป็นไปตามกฎระเบียบท้องถิ่นและลำดับความสำคัญในการปฏิบัติงาน ที่ Junshuai เราแนะนำลูกค้าให้ใช้ส่วนผสม LSZH ที่คุ้มค่าสำหรับการใช้งานในอาคาร และแจ็คเก็ตฟลูออโรโพลีเมอร์สำหรับสภาพแวดล้อมที่รุนแรง

มาตรฐานและวิธีการทดสอบที่คุณควรระบุ (พร้อมเกณฑ์การยอมรับในทางปฏิบัติ)

การเรียกร้องมาตรฐานเฉพาะในการซื้อช่วยหลีกเลี่ยงความคลุมเครือ สำหรับการแพร่กระจายของเปลวไฟและควัน การทดสอบทั่วไปและวิธีใช้งานในข้อมูลจำเพาะ:

• UL94: ใช้ V0 หรือดีกว่าสำหรับการยอมรับตัวอย่างขนาดเล็ก/ส่วนประกอบ V0 หมายถึงแสงระเรื่อสั้นๆ และไม่มีหยดเพลิง
• IEC 60332 series: ระบุการแพร่กระจายของเปลวไฟในแนวตั้งบนสายเคเบิลเส้นเดียว (IEC 60332-1) และการทดสอบเปลวไฟแบบกลุ่ม (IEC 60332-3) สำหรับการติดตั้งแบบรวมกลุ่ม
• IEC 61034 / EN 61034: การวัดความหนาแน่นของควัน — ขอค่าความหนาแน่นของแสงสูงสุดสำหรับพื้นที่ปิด
• การจำแนกประเภท EN 50525 / CPR (EU): หากมี ให้รวม CPR Euroclass (เช่น B2ca, Cca) ไว้ในข้อกำหนดการจัดซื้อจัดจ้าง

เกณฑ์การยอมรับในทางปฏิบัติ: ระบุทั้งมาตรฐานการทดสอบและเกณฑ์การผ่านตัวเลข (เช่น IEC 61034 d _{สูงสุด} ≤ 0.65, UL94 V0) วิธีนี้จะหลีกเลี่ยงไม่ให้ผู้ขายอ้างการปฏิบัติตามข้อกำหนดที่ไม่ชัดเจน

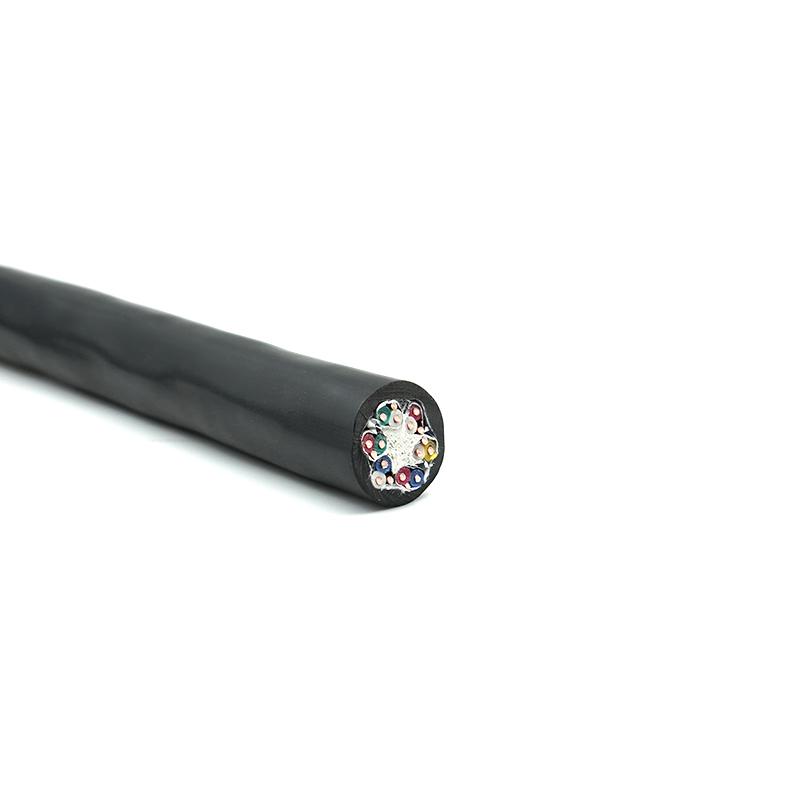

สายเคเบิลคอมพิวเตอร์หุ้มฉนวนโดยรวม : รายละเอียดการก่อสร้างที่สำคัญ

"มีฉนวนหุ้มโดยรวม" หมายความว่ามัดสายเคเบิลทั้งหมดมีชั้นสื่อกระแสไฟฟ้าต่อเนื่อง (ฟอยล์ เปีย หรือทั้งสองอย่าง) รอบๆ แกนฉนวนทั้งหมด ตัวเลือกการก่อสร้างที่สำคัญและเหตุใดจึงมีความสำคัญ:

• ชิลด์ฟอยล์ (อะลูมิเนียม/โพลีเอสเตอร์): ให้การครอบคลุม 100% ด้วยต้นทุนที่ต่ำ และมีประสิทธิภาพในการป้องกันการรบกวนความถี่สูง แต่มีความแข็งแรงเชิงกลและความต้านทานการฉีกขาดที่จำกัด
• ชีลด์ถักเปีย (ทองแดงกระป๋อง): ให้ความทนทานเชิงกลที่ดีเยี่ยมและความต่อเนื่องในการต่อสายดิน เปอร์เซ็นต์การครอบคลุมการถักเปีย (เช่น 60–95%) กำหนดการป้องกันความถี่ต่ำ
• เปียฟอยล์แบบรวม: ใช้ฟอยล์เพื่อการครอบคลุมเต็มรูปแบบ และใช้เปียเพื่อความแข็งแรงเชิงกลและการต่อสายดิน — แนะนำสำหรับสภาพแวดล้อม EMI ที่สำคัญ
• ลวดเดรน: ตัวนำทองแดงเคลือบดีบุกตีเกลียวที่สัมผัสกับชีลด์และทำให้การต่อสายตรงไปตรงมา — มักจะขอขนาดและจำนวนสายเพื่อให้ตรงกับฮาร์ดแวร์การต่อสาย

การสิ้นสุดและการต่อสายดินของโล่: แนวปฏิบัติที่ดีที่สุดในทางปฏิบัติ

โล่จะมีผลก็ต่อเมื่อปิดอย่างถูกต้องเท่านั้น สำหรับสายเคเบิลคอมพิวเตอร์ที่มีฉนวนหุ้มโดยรวม:

• ใช้กลยุทธ์การต่อลงดินแบบจุดเดียวโดยเฉพาะสำหรับการวิ่งระยะไกลเพื่อหลีกเลี่ยงการต่อสายดิน ผูกโล่เข้ากับแชสซีหรือสายดินป้องกันที่ปลายด้านหนึ่งหากเป็นไปได้
• เมื่อปลายทั้งสองต้องต่อสายดิน (ข้อกำหนดของอาคาร) ให้รวมโช้คโหมดร่วมหรือตัวต้านทานพันธะเพื่อควบคุมกระแสหมุนเวียน
• ตรวจสอบให้แน่ใจว่าลวดเดรนยาวเพียงพอและบรรจุกระป๋องไว้ล่วงหน้าสำหรับการเชื่อมต่อแบบบัดกรีหรือแบบจีบ ระบุชุดเลิกจ้างหรือปลอกโลหะในเอกสารการจัดซื้อจัดจ้าง

การบรรเทาผลกระทบจาก EMI/EMC: การออกแบบระดับสายเคเบิลและมาตรการระดับระบบ

ทางเลือกสายเคเบิลช่วยลดการแผ่รังสีและการปล่อยก๊าซเรือนกระจก แต่ต้องรวมกับแนวทางปฏิบัติของระบบ:

• เรขาคณิตคู่บิด: รักษาความยาวเลย์คู่ที่สม่ำเสมอเพื่อรักษาการปฏิเสธโหมดดิฟเฟอเรนเชียล หลีกเลี่ยงการจับคู่คู่ความเร็วสูงกับตัวนำไฟฟ้าที่มีเสียงดังในชีลด์โดยรวมเดียวกัน
• ทางเดินระบายน้ำและการยึดติด: เดินสายไฟท่อระบายน้ำในระนาบเดียวและหลีกเลี่ยงการโค้งงอแหลมคม เชื่อมต่อกับจุดแชสซีที่มีความต้านทานต่ำ
• การกำหนดเส้นทางสายเคเบิล: แยกสายสัญญาณ/ละเอียดอ่อนออกจากไดรฟ์กำลังสูงหรือไดรฟ์ความถี่แปรผัน ข้ามเป็นมุมฉากเมื่อหลีกเลี่ยงไม่ได้

ข้อควรพิจารณาในการออกแบบด้านความร้อนและกลไกสำหรับสายเคเบิลคอมพิวเตอร์ที่หน่วงไฟ

ความหนาของฉนวนและแจ็คเก็ตส่งผลต่อการกระจายความร้อนและประสิทธิภาพของเปลวไฟ คำแนะนำการปฏิบัติ:

• ขนาดตัวนำและฉนวน: ตัวนำขนาดใหญ่ลด I ² การสูญเสีย R แต่ต้องการฉนวนที่หนาขึ้นเพื่อรักษาความเป็นฉนวน ตรวจสอบความทึบในเงื่อนไขแบบรวม (มีการใช้ปัจจัยการลด)
• ความยืดหยุ่นของแจ็คเก็ตเทียบกับประสิทธิภาพเปลวไฟ: ความต้านทานเปลวไฟสูงมักจะเพิ่มความแข็ง — สำหรับการติดตั้งถาดหรือ plenum ให้ระบุรัศมีโค้งงอขั้นต่ำและทดสอบความยืดหยุ่นที่อุณหภูมิการติดตั้ง
• การเสื่อมสภาพ: การสัมผัสรังสียูวี ความร้อน และสารเคมี เร่งให้เกิดการเปราะของพอลิเมอร์ ขอข้อมูลการทดสอบการเร่งอายุ (เช่น % แรงดึงที่คงอยู่หลังจาก 1,000 ชั่วโมงที่ 85°C) สำหรับการใช้งานที่มีอายุการใช้งานยาวนาน

ความเป็นพิษของควันและการแลกเปลี่ยนที่ปราศจากฮาโลเจน — การเลือกเพื่อความปลอดภัยของมนุษย์

ความหนาแน่นของควันเป็นเพียงตัวชี้วัดเดียวเท่านั้น องค์ประกอบของก๊าซภายใต้การเผาไหม้มีความสำคัญอย่างยิ่งต่อความปลอดภัยของผู้โดยสาร วัสดุที่มีฮาโลเจนจะปล่อยก๊าซที่มีฤทธิ์กัดกร่อน (HCl, HBr) ซึ่งสามารถทำลายอุปกรณ์อิเล็กทรอนิกส์และเป็นอันตรายต่อผู้คนได้ สายเคเบิล LSZH หรือปลอดฮาโลเจนช่วยลดความเสี่ยงดังกล่าว แต่บางครั้งก็ลดความง่ายในการประมวลผลและเพิ่มต้นทุน สำหรับพื้นที่ภายในอาคารที่สำคัญ (ห้องควบคุม โรงพยาบาล ภายในเครื่องบิน) ให้ยืนยันทั้งระดับควันต่ำและปลอดฮาโลเจน และขอ MSDS ของผู้จำหน่ายและรายงานการทดสอบผลิตภัณฑ์ที่เผาไหม้

ตารางเปรียบเทียบ: วัสดุแจ็คเก็ตและคุณสมบัติที่สำคัญ

คำแนะนำในการติดตั้งเพื่อลดความเสี่ยงจากไฟไหม้และ EMI

การควบคุมการติดตั้งในทางปฏิบัติจะช่วยลดทั้งการแพร่กระจายของไฟและการรบกวน:

• หลีกเลี่ยงการมัดรวมสายไฟและสายเคเบิลข้อมูลความเร็วสูงไว้แน่น เว้นแต่ว่ามีการใช้ท่อแยกหรือท่อที่มีฉนวนหุ้ม ความร้อนจากตัวนำไฟฟ้าสามารถเร่งการเสื่อมสภาพของแจ็คเก็ตได้
• รักษาขีดจำกัดการเติมถาดสายเคเบิล และใช้การดับเพลิงที่การเจาะผนัง/เพดานด้วยวัสดุที่เข้ากันได้กับเคมีของแจ็คเก็ต
• จุดสิ้นสุดของโล่ป้องกันเอกสารและรวมถึงรูปแบบการติดฉลากที่ปลายทั้งสองด้านของการทดสอบเพื่อช่วยในการบำรุงรักษาในอนาคตและป้องกันการหลุดออกโดยไม่ตั้งใจ

การเสื่อมสภาพ การตรวจสอบ และการจัดการวงจรชีวิต

แผนสำหรับการสิ้นสุดอายุการใช้งาน: โพลีเมอร์จะเปราะ ป้องกันการกัดกร่อน และฉนวนสามารถเกิดรอยแตกขนาดเล็กที่ทำให้ประสิทธิภาพของ EMI ลดลง โปรแกรมแนะนำ:

• การตรวจสอบด้วยสายตาเป็นระยะ (ทุกๆ 2-5 ปี ขึ้นอยู่กับสภาพแวดล้อม) สำหรับการแตกร้าว การเปลี่ยนสี หรือการหลุดล่อนของแจ็คเก็ต
• การตรวจสอบจุดไฟฟ้า: ความต้านทานของฉนวนและความต่อเนื่องของท่อระบายน้ำ/แผงป้องกัน เพื่อตรวจสอบความสมบูรณ์หลังการติดตั้งและหลังเหตุการณ์ใดๆ (อุณหภูมิสูงเกินไป น้ำท่วม)
• เก็บบันทึกการตรวจสอบย้อนกลับของชิ้นส่วน (หมายเลขชุดงาน รายงานของซัพพลายเออร์) — ช่วยให้สามารถเปลี่ยนทดแทนได้ตามเป้าหมาย หากล็อตที่ระบุแสดงการเสื่อมสภาพแบบเร่ง

การระบุสายเคเบิลคอมพิวเตอร์ที่หน่วงไฟและสายเคเบิลคอมพิวเตอร์แบบมีฉนวนโดยรวม: รายการตรวจสอบสำหรับการจัดซื้อ

ใช้รายการตรวจสอบแบบย่อนี้ใน RFQ เพื่อรับการเสนอราคาแบบ Apple-to-Apple:

• ต้องมีการอ้างอิงมาตรฐานที่แน่นอน (เช่น IEC 60332-1, UL94 V0, EN 61034) และเกณฑ์การส่งผ่านตัวเลข
• ประเภทชีลด์และความครอบคลุม (% ฟอยล์, เปีย %), ขนาดและตำแหน่งของสายไฟเดรน
• วัสดุแจ็คเก็ต ข้อกำหนดปลอดฮาโลเจน และพิกัดอุณหภูมิการทำงานต่อเนื่อง
• ตารางการปรับลดความทึบสำหรับการติดตั้งแบบรวมและการเติมถาดสูงสุดที่แนะนำ
• ขอรายงานการทดสอบตัวอย่างและ MSDS สำหรับล็อตวัสดุที่แน่นอนที่เสนอ

หากคุณต้องการ Junshuai สามารถจัดเตรียมสายเคเบิลตัวอย่างที่ปรับแต่งมาโดยเฉพาะและเอกสารการทดสอบ เพื่อให้คุณสามารถตรวจสอบประสิทธิภาพในสภาพแวดล้อมเฉพาะของคุณ โดยปกติแล้ว เราจะช่วยให้ลูกค้าดำเนินการทดสอบการยอมรับแบบกำหนดเป้าหมายเพื่อให้ตรงกับความต้องการในการปฏิบัติงานของพวกเขา

เมื่อใดจึงควรเลือกโซลูชันแบบรวม: ตัวอย่างจากการปรับใช้จริง

ตัวอย่างที่โครงสร้างป้องกันไฟและป้องกันโดยรวมแบบผสมผสานเป็นตัวเลือกที่เหมาะสม:

• ศูนย์ข้อมูลที่มีทางเดินร้อน/เย็นซึ่งกังวลทั้งควัน/ความเป็นพิษและ EMI (จากอุปกรณ์อิเล็กทรอนิกส์กำลังหนาแน่น) — เลือกชีลด์หุ้มฟอยล์แจ็คเก็ต LSZH
• การเดินสายเคเบิลการขนส่งสาธารณะและรถรางที่จำเป็นต้องมีการแพร่กระจายของเปลวไฟและการปล่อยสารพิษต่ำ และการใช้งานทางกลจำเป็นต้องเสริมแรงถักเปีย
• ห้องควบคุมอุตสาหกรรมที่อยู่ติดกับ VFD ซึ่งการป้องกัน EMI ช่วยลดการเดินทางที่น่ารำคาญ และสารหน่วงไฟช่วยลดความเสี่ยงในการแพร่กระจายของไฟ

เคล็ดลับการปฏิบัติขั้นสุดท้าย

ระบุข้อจำกัดในการติดตั้งในโลกแห่งความเป็นจริง (รัศมีการโค้งงอ การเติมถาด การสัมผัสกับน้ำมัน/รังสียูวี) พร้อมด้วยข้อกำหนดเปลวไฟ/EMI ในเอกสารการจัดซื้อ ผู้จำหน่ายที่จัดทำรายงานการทดสอบที่ตรงกันและชิ้นส่วนตัวอย่างสำหรับการทดสอบในแหล่งกำเนิดจะช่วยประหยัดเวลาและลดความเสี่ยงในการติดตั้งเพิ่มเติม ที่ Junshuai เรายินดีรับการตรวจสอบในสถานที่หรือในห้องปฏิบัติการของเรา สายเคเบิลคอมพิวเตอร์หน่วงไฟ และการออกแบบสายเคเบิลคอมพิวเตอร์แบบชีลด์โดยรวม — เราทำงานร่วมกับลูกค้าเพื่อผลิตโครงสร้างสายเคเบิลที่พวกเขาต้องการ ซึ่งได้รับการสนับสนุนโดยเอกสาร CCC, UL, ISO9001 และ CE
