การเดินสายคู่ที่ทนต่อก๊าซและน้ำมันในอุตสาหกรรม: คู่มือการเลือกใช้งานจริง

งานน้ำมันและก๊าซไม่ค่อยทำให้การเดินสายเคเบิลเป็นเรื่องง่าย สายเคเบิลคู่อาจดูเรียบง่าย แต่ในโรงกลั่น บนพื้นเจาะ หรือรอบๆ คลังเชื้อเพลิง สายเคเบิลนั้นจะต้องทนต่อการสัมผัสของไฮโดรคาร์บอน การหมุนเวียนความร้อน การสั่นสะเทือน การชะล้าง และการเคลื่อนไหวอย่างต่อเนื่องในบางครั้ง สายเคเบิลคู่ทนก๊าซและน้ำมันในอุตสาหกรรมเป็นคำตอบที่ใช้งานได้จริงเมื่อสายคู่บิดเกลียวธรรมดาจะทำให้คุณภาพสัญญาณอ่อนตัว บวม แตก หรือสูญเสียคุณภาพสัญญาณเร็วเกินไป คำถามที่เป็นประโยชน์ไม่ใช่แค่ “ทนน้ำมันได้หรือไม่” แต่ “น้ำมันชนิดไหน อุณหภูมิเท่าใด นานแค่ไหน และภายใต้สภาวะทางกลแบบใด”

จริงๆ แล้วสายเคเบิลคู่ที่ทนแก๊สและน้ำมันในอุตสาหกรรมคืออะไร

การเดินสายคู่ใช้ตัวนำหุ้มฉนวนสองตัวบิดเข้าหากันเพื่อส่งสัญญาณ ในไซต์งานอุตสาหกรรม สัญญาณนั้นอาจเป็น RS-485 เครื่องมือวัด ข้อมูลควบคุม อีเธอร์เน็ต หรือการเชื่อมต่อเซ็นเซอร์ระดับต่ำ โครงสร้างคู่ช่วยปฏิเสธสัญญาณรบกวนในโหมดทั่วไป แต่ไม่ได้ทำให้สายเคเบิลเหมาะสำหรับบริการน้ำมันและก๊าซโดยตัวมันเอง ความต้านทานมาจากโครงสร้างทั้งหมด: การพันตัวนำ วัสดุฉนวน สารตัวเติม เทป ชีลด์ ปลอกด้านใน และเสื้อด้านนอก

สายเคเบิลที่จำหน่ายสำหรับสภาพแวดล้อมเหล่านี้ควรถือเป็นชุดประกอบที่ได้รับการออกแบบทางวิศวกรรมมากกว่าเป็นสินค้า เสื้อแจ็คเก็ตต้องทนทานต่อของเหลวเฉพาะที่จะเข้าไปสัมผัส ฉนวนต้องคงคุณสมบัติทางไฟฟ้าไว้ โล่จะต้องคงประสิทธิภาพอยู่หลังจากการดัดงอและสิ้นสุด และสายเคเบิลจะต้องเหมาะสมกับวิธีการติดตั้ง ไม่ว่าจะยึดในถาด ดึงผ่านท่อร้อยสาย หรือการงอในเครื่องที่กำลังเคลื่อนที่

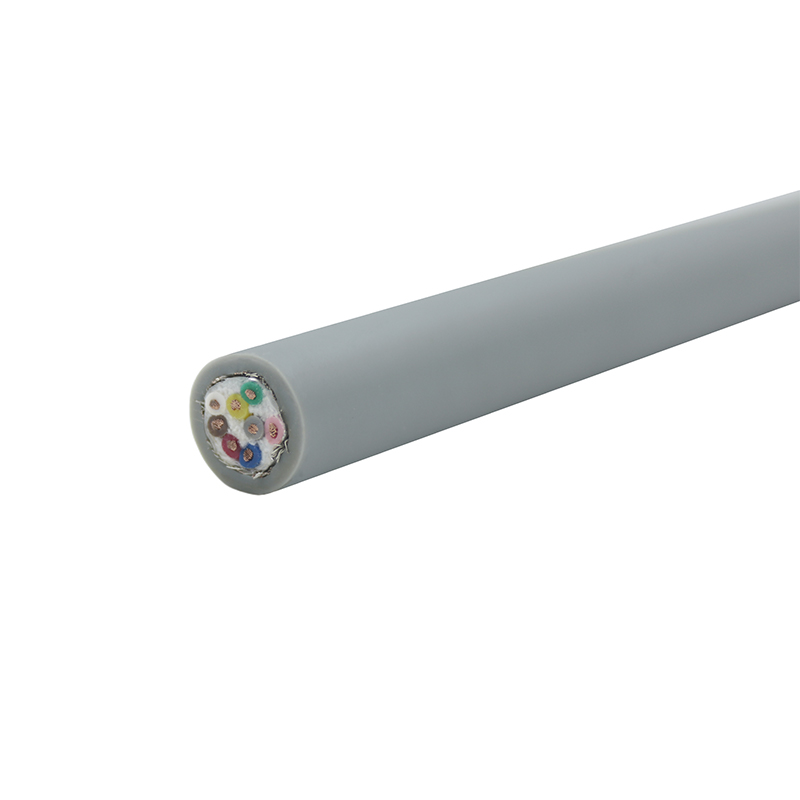

LIYCY-TP สายเคเบิลข้อมูลคู่บิดเกลียวมีชิลด์แบบยืดหยุ่น สายเคเบิลตีเกลียวคู่หุ้มฉนวนเกรดอุตสาหกรรมสำหรับการเชื่อมโยงสัญญาณที่แม่นยำ เกี่ยวข้องเมื่อตรวจสอบชุดประกอบแบบแจ็คเก็ตสำหรับสภาพแวดล้อมที่มีความต้องการ ดูผลิตภัณฑ์ →

เหตุใดสภาพแวดล้อมของน้ำมันและก๊าซจึงลงโทษสายเคเบิลคู่ธรรมดา

ไฮโดรคาร์บอนไม่เหมือนกันทั้งหมด ดีเซล น้ำมันไฮดรอลิก น้ำมันหล่อลื่น น้ำมันดิบ ไกลคอล เมทานอล น้ำมันเจาะ และสารเคมีทำความสะอาด สามารถโจมตีโพลีเมอร์ได้หลายวิธี บางส่วนทำให้เกิดปริมาณการบวม พลาสติไซเซอร์บางชนิดสกัดออกมาและทำให้แจ็คเก็ตแข็งและเปราะ บางชนิดทำให้พื้นผิวนิ่มลง ลดความต้านทานต่อการเสียดสี หรือเปลี่ยนขนาดมากพอที่จะส่งผลต่อขั้วต่อและต่อมต่างๆ เสื้อแจ็คเก็ตที่ผ่านการทดสอบการกระเซ็นอาจล้มเหลวหลังจากการแช่น้ำเป็นเวลานานหรือการสัมผัสซ้ำๆ ที่อุณหภูมิสูง

ความร้อนทำให้การโจมตีทางเคมีเร็วขึ้น ความเย็นทำให้วัสดุบางชนิดแข็งและแตกง่าย การสัมผัสรังสียูวีจะทำให้แจ็คเก็ตกลางแจ้งมีอายุมากขึ้น น้ำเกลือและความชื้นทำให้เกิดการกัดกร่อนที่แผงป้องกัน ท่อระบายน้ำ และจุดยุติ ความเค้นทางกลเพิ่มอีกชั้นหนึ่ง: การสั่นสะเทือน การชะล้างด้วยแรงดัน การสึกกร่อนของถาดสายเคเบิล รัศมีโค้งงอที่แคบ และการงออย่างต่อเนื่อง ในพื้นที่อันตราย สายเคเบิลยังต้องพอดีกับการออกแบบการติดตั้ง รวมถึงต่อม ที่กั้น และการเตรียมการปิดผนึก สายเคเบิลไม่สามารถ "ป้องกันการระเบิด" ได้ด้วยตัวเอง มันเป็นส่วนหนึ่งของระบบที่ปฏิบัติตามข้อกำหนด

แจ็คเก็ตและวัสดุฉนวนที่สร้างความแตกต่าง

โพลียูรีเทนหรือ PUR มักเป็นตัวเลือกที่ดีสำหรับสายเคเบิลคู่อุตสาหกรรมที่มีความยืดหยุ่นซึ่งต้องเผชิญกับน้ำมัน การเสียดสี และการเคลื่อนไหวซ้ำๆ มีความทนทานต่อน้ำมันที่ดีและมีพฤติกรรมทางกลที่แข็งแกร่ง ซึ่งเป็นสาเหตุว่าทำไมจึงปรากฏอยู่ในระบบลากโซ่ หุ่นยนต์ และการชะล้าง ไม่เป็นสากล: จำเป็นต้องตรวจสอบการสัมผัสน้ำร้อนและไอน้ำ และบางสูตรมีพฤติกรรมแตกต่างจากสูตรอื่นๆ ตัวอย่างเช่น สายเคเบิลอีเทอร์เน็ตคู่บิดเกลียวหุ้มฉนวน PUR สามารถเข้ากันได้อย่างลงตัวกับพื้นที่ระบบอัตโนมัติที่มีน้ำมัน ซึ่งความสมบูรณ์ของสัญญาณและความเหนียวของแจ็คเก็ตมีความสำคัญ

สายเคเบิลป้องกัน TPU-CAT6-STP PUR-Sheathed Category 6 สายเคเบิลตีเกลียวคู่หุ้มฉนวน PUR ประเภท 6 สำหรับลิงก์ Gigabit ในสภาพแวดล้อมที่มีการสึกหรอสูงในอุตสาหกรรมและกลางแจ้ง เกี่ยวข้องเมื่อความเหนียวของแจ็คเก็ตมีความสำคัญ ดูผลิตภัณฑ์ →

ยางไนไตรล์ โพลีคลอโรพรีน และสารประกอบยางอื่นๆ เป็นยางทั่วไปที่ต้องการความต้านทานต่อน้ำมัน ทนความร้อน และความทนทานภายนอกอาคาร พวกมันมีแนวโน้มที่จะหนักกว่าและยืดหยุ่นน้อยกว่า PUR ดังนั้นจึงเหมาะกับเส้นทางแบบคงที่หรือแบบยืดหยุ่นเป็นครั้งคราวได้ดีกว่าการใช้โซ่ลากรอบสูง โพลีเอทิลีนต้านทานความชื้นและสารเคมีหลายชนิดได้ดี แต่มีความแข็งกว่าและเคลื่อนไหวไม่สะดวก พีวีซีมีความประหยัดและหน่วงไฟ แต่ความต้านทานต่อน้ำมันจะแตกต่างกันไปตามสูตร ดังนั้น “ปลอกหุ้มพีวีซี” เพียงอย่างเดียวก็บอกคุณได้น้อยมาก FEP และ PTFE ปรากฏขึ้นเมื่อความต้านทานต่อสารเคมีหรืออุณหภูมิสูงเป็นตัวกำหนดต้นทุน

การเลือกฉนวนก็มีความสำคัญไม่แพ้กัน PE, PP, FEP และ XLPE สามารถรองรับความต้องการด้านไฟฟ้าและความร้อนที่แตกต่างกันได้ สำหรับการเดินสายคู่ ความจุ อิมพีแดนซ์ และความไม่สมดุลของคู่ส่งผลต่อคุณภาพของสัญญาณ เสื้อแจ็คเก็ตกันน้ำมันแบบหนาไม่สามารถชดเชยรูปทรงคู่ที่ไม่ดีได้

การป้องกัน การจับคู่ และความสมบูรณ์ของสัญญาณ

แหล่งน้ำมันและก๊าซมีเสียงดังทางไฟฟ้า มอเตอร์ ไดรฟ์ อุปกรณ์เชื่อม วิทยุ และการกระจายพลังงานสามารถจับคู่สัญญาณรบกวนเข้ากับคู่สัญญาณได้ ชิลด์ฟอยล์ให้การปกปิดสูงและเหมาะสำหรับโครงสร้างที่มีขนาดกะทัดรัด เกราะป้องกันแบบถักต้านทานการงอและความเสียหายทางกลได้ดีกว่า สายเคเบิลคู่อุตสาหกรรมจำนวนมากรวมทั้งสองเข้าด้วยกัน ชีลด์คู่แต่ละคู่สามารถลดการครอสทอล์คได้ ในขณะที่ชีลด์โดยรวมจะจัดการกับสัญญาณรบกวนจากภายนอก

โล่จะทำงานได้ก็ต่อเมื่อมีการปิดอย่างถูกต้อง สายไฟท่อระบายน้ำทิ้งลอยไว้ แผงป้องกันที่ต่อสายดินผิดจุด หรือขั้วต่อที่มีการยึดเกาะ 360 องศาที่ไม่ดี สามารถเปลี่ยนสายเคเบิลที่ดีให้กลายเป็นต้นตอของความผิดปกติเป็นระยะๆ ได้ ในพื้นที่อันตราย ปลายป้องกันและท่อระบายน้ำจะต้องพอดีกับการออกแบบสายดินและการแยกส่วน อย่าคิดว่าการป้องกันเพิ่มเติมจะดีกว่าเสมอไป เลือกชิลด์ให้ตรงกับปัญหาเสียง ประเภทคู่ และพื้นที่ว่าง

รายการตรวจสอบการเลือกปฏิบัติ

การเลือกควรเริ่มต้นด้วยการเปิดเผย ไม่ใช่พาดหัวแคตตาล็อก ตารางด้านล่างนี้เป็นวิธีเปรียบเทียบสิ่งที่ซัพพลายเออร์อ้างสิทธิ์กับสิ่งที่แอปพลิเคชันต้องการจริงๆ

รายละเอียดการติดตั้งและการบำรุงรักษาที่กำหนดอายุการใช้งาน

แม้แต่สายเคเบิลที่ดีก็อาจล้มเหลวในการติดตั้ง เคารพรัศมีการโค้งงอ หลีกเลี่ยงการใช้สายรัดที่แน่นจนทับรูปทรงของคู่ รองรับการวิ่งแนวตั้งที่ยาวนาน แยกคู่สัญญาณออกจากสายไฟหากใช้งานได้จริง และปฏิบัติตามการออกแบบระบบป้องกันและการต่อสายดิน ในพื้นที่ชะล้าง ตรวจสอบว่าต่อมและส่วนปลายเข้ากันได้กับวัสดุแจ็คเก็ต และไม่สร้างความเข้มข้นของความเครียด

หากเส้นทางเคลื่อนที่ ให้ใช้สายเคเบิลที่ออกแบบและทดสอบการเคลื่อนที่นั้น ตัวอย่างเช่น สายโซ่ลากคู่บิดเกลียวหุ้มฉนวนยืดหยุ่นสูง ถูกสร้างขึ้นเพื่อการงอซ้ำๆ แทนที่จะปรับเปลี่ยนเป็นครั้งคราว สำหรับการวิ่งบนถาดแบบอยู่กับที่ ยางหรือปลอกหุ้ม PUR ที่แข็งกว่าอาจยังเป็นตัวเลือกที่เหมาะสม แต่อายุการใช้งานของความยืดหยุ่นไม่จำเป็นต้องเป็นปัจจัยจำกัด ในระหว่างการบำรุงรักษา ให้ตรวจสอบอาการบวมของแจ็คเก็ต รอยแตก การแบน การกัดกร่อนของเกราะ และการหลุดหลวม เปลี่ยนสายเคเบิลที่เปลี่ยนรูปร่างหรือความแข็งภายหลังการสัมผัสสารเคมี มันสูญเสียความปลอดภัยไปส่วนหนึ่งแล้ว

TRVVSP สายโซ่ลากคู่บิดเกลียวแบบมีฉนวนหุ้มสูง TRVVSP สายโซ่ลากคู่บิดเกลียวหุ้มฉนวนสำหรับสัญญาณความเร็วสูงและการส่งกำลังในเส้นทางที่กำลังเคลื่อนที่ ตรวจสอบเมื่อมีการงอซ้ำ ๆ เป็นส่วนหนึ่งของการติดตั้ง ดูผลิตภัณฑ์ →

การตรวจสอบคุณภาพและเอกสารที่จะขอ

ขอมากกว่าชื่อวัสดุ หลักฐานที่เป็นประโยชน์ ได้แก่ สภาวะการทดสอบการจุ่มน้ำมัน ผลแรงดึงและการยืดตัวก่อนและหลังการสัมผัส ปริมาตรบวม ประสิทธิภาพการโค้งงอเย็น พฤติกรรมของเปลวไฟ ความต่อเนื่องของเกราะ ความต้านทานของตัวนำ และความทนทานต่อแรงดันไฟฟ้า สำหรับคู่ข้อมูล ข้อมูลความจุและอิมพีแดนซ์ช่วยยืนยันว่าสายเคเบิลจะรองรับสัญญาณที่ต้องการ สำหรับการใช้งานแบบเคลื่อนที่ เงื่อนไขการทดสอบเฟล็กซ์มีความสำคัญมากกว่าคำอธิบาย "ค่าเฟล็กซ์สูง" ทั่วไป

การตรวจสอบย้อนกลับเป็นชุด การทำเครื่องหมายบนแจ็คเก็ต และการระบุช่วงอุณหภูมิที่ทดสอบอย่างชัดเจนก็เป็นจุดซื้อที่ใช้งานได้จริงเช่นกัน หากซัพพลายเออร์ไม่สามารถอธิบายวิธีทดสอบสายเคเบิลได้ หรือไม่สามารถจับคู่แจ็คเก็ตกับรายการของเหลวจริงได้ ให้ถามคำถามต่อไป ของเรา ห้องปฏิบัติการและทรัพยากรการทดสอบ เป็นรายละเอียดที่ควรค่าแก่การตรวจสอบก่อนที่ข้อกำหนดจะถูกล็อค

จับคู่สายเคเบิลกับแอปพลิเคชัน

• แท่นขุดเจาะนอกชายฝั่งและพื้นเจาะ: วิธีการติดตั้งน้ำเกลือ น้ำมัน การสั่นสะเทือน UV และพื้นที่อันตราย
• โรงกลั่นและโรงงานปิโตรเคมี: ความร้อน ไฮโดรคาร์บอน EMI และการวิ่งคงที่ระยะยาวผสมกับการงอเฉพาะที่
• ฟาร์มแท็งก์และคลังเชื้อเพลิง: การบ่มกลางแจ้ง หน้าสัมผัสเชื้อเพลิง การปิดผนึกไอ และเส้นทางเคเบิลยาว
• ท่อและสถานีคอมเพรสเซอร์: การแกว่งของอุณหภูมิที่กว้าง การสั่นสะเทือน และความสมบูรณ์ของสัญญาณเครื่องมือวัด
• เครื่องจักรและระบบอัตโนมัติในโรงงานที่มีน้ำมัน: สารหล่อเย็น น้ำมันไฮดรอลิก การงอซ้ำๆ และการเสียดสี

ไม่ควรคาดหวังว่าสายเคเบิลเกรดเดียวกันจะแก้ปัญหาได้ทุกเคส คู่อุปกรณ์แบบอยู่กับที่ในโรงกลั่นร้อนและสายคู่แบบเคลื่อนที่บนเครื่องจักรที่มีน้ำมันอาจเรียกว่า "ทนน้ำมัน" แต่ทั้งสองมีการออกแบบที่แตกต่างกัน การเลือกที่ดีจะแยกหน้าที่เหล่านั้นตั้งแต่เนิ่นๆ จากนั้นจึงจับคู่เสื้อแจ็คเก็ต โล่ โครงสร้างคู่ และการอนุมัติเส้นทาง

รวบรวมสเปคไว้ด้วยกัน

สายเคเบิลคู่ทนก๊าซและน้ำมันในอุตสาหกรรมถือเป็นรายละเอียดที่มีผลกระทบอย่างมากต่อความน่าเชื่อถือ เริ่มต้นด้วยรายการของไหลและอุณหภูมิ จากนั้นจึงพิจารณาประสิทธิภาพทางไฟฟ้า การป้องกัน การเคลื่อนที่ของกลไก ข้อกำหนดในพื้นที่อันตราย และเอกสารประกอบ ในกรณีที่เส้นทางได้รับการแก้ไข ให้จัดลำดับความสำคัญของการทนต่อสารเคมีและความร้อน เมื่อเคลื่อนไหว ให้เพิ่มอายุการใช้งานการยืดหยุ่นและความทนทานต่อการเสียดสีในการตรวจสอบเดียวกัน คำสั่งดังกล่าวทำให้ข้อกำหนดมีความเที่ยงตรงและหลีกเลี่ยงการจ่ายเงินสำหรับคุณสมบัติแจ็คเก็ตที่ไม่ได้ระบุถึงโหมดความล้มเหลวที่แท้จริง

หากคุณกำลังจำกัดสายเคเบิลสำหรับโรงกลั่นน้ำมัน ท่าเทียบเรือ ลื่นไถล หรือแพ็คเกจนอกชายฝั่งโดยเฉพาะ พูดคุยกับทีมของเรา พร้อมรายละเอียดการสัมผัสของเหลว เส้นทาง และสัญญาณ เอกสารการใช้งานสั้นๆ ที่ชัดเจนมักจะช่วยประหยัดเวลาได้มากกว่ารายการคำกล่าวอ้างเรื่อง "การต้านทานน้ำมัน" ทั่วไปจำนวนมาก
